AI825 - I/O AI825 3BSE036456R1 Modülleri - Sistem 800xA donanım seçicisi ABB

Name: AI825 - I/O AI825 3BSE036456R1 Modülleri - Sistem 800xA donanım seçicisi ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI825
Price: 210.00 USD
Availability: InStock

Marka Adı:	ABB
Model Numarası:	AI825
Adedi:	1
fiyat:	Negotiations

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Hindistan (IN)

Sinyal spesifikasyonu:

-20 ..+20 Ma, 0 (4) .. 20 Ma, -10 ..+10 V, 0 (2) .. 10V

Giriş Empedansı:

10 MΩ (voltaj girişi) 50 Ω (akım girişi)

Alt/Üst:

±% 15

Giriş Filtresi (yükselme süresi 0-90):

115 ms (voltaj girişi), 130 ms (akım girişi)

Ambalaj bilgileri:

Yeni Orijinal Kutu

Vurgulamak:

ABB Sistem 800xA donanım modülü

Garanti ile AI825 I/O modülü

ESP denetleyici 3BSE036456R1 seçicisi

Ürün Tanımı

AI825 - I/O AI825 3BSE036456R1 Modülleri - Sistem 800xA donanım seçicisi ABB

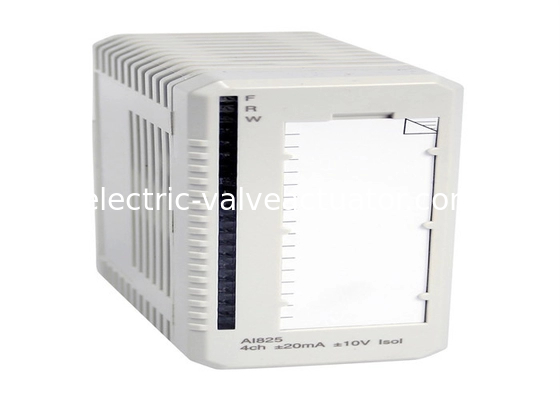

AI825 Analog Giriş Modülü 4 bireysel olarak galvanik izole, bipolar akım / voltaj girişine sahiptir. Her kanal bir voltaj veya akım girişi olabilir.

Modülün 6,3 V'ye kadar dayanabilen bir sabit akım girişi ve +30 V d.c'ye kadar dayanabilen bir aşırı voltaj korumalı akım girişi vardır. Akım bir PTC direnci ile sınırlıdır.

Giriş aşamalarına güç, ModuleBus'taki 24 V'den dönüştürülür.

Özellikleri ve Faydaları

+20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V için 4 kanallı bireysel olarak galvanik olarak izole edilmiş girişler
14 bit çözünürlük artı işaret
Girdi şunt dirençleri 30 V akımla korunur
Giriş HART iletişimine dayanıyor.

Genel Bilgiler

Türü	Analog Giriş
Sinyal özellikleri	-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V
Madde numarası	3BSE036456R1
Kanal sayısı	4
HART	- Hayır.
Devlet Kurumu	- Hayır.
İşten çıkarma	- Hayır.
Yüksek bütünlük	- Hayır.
İçsel güvenlik	- Hayır.
Mekanik	S800

Ayrıntılı teknik özellikler

Karar	14 bit artı işaret
Giriş impedansı	10 MΩ (gelişmiş girinti) 50 Ω (gelen akım)
İzolasyon	Bireysel olarak izole edilmiş, kanaldan kanala ve devreye ortak
Alt/üst aralığı	± 15%
Hata	En fazla 0.1%
Sıcaklık kayması	En fazla 47 ppm/°C (0..10V), en fazla 34 ppm/°C (±10V), en fazla 78 ppm/°C (0..20mA), en fazla 57 ppm/°C (±20mA)
Girdi filtresi (artış zamanı 0-90%)	115 ms (girecek voltaj), 130 ms (girecek akım)
Güncelleme döngüsü süresi	< 10ms
En fazla alan kablosu uzunluğu	600 metre (656 metre)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB 50 Hz, > 55 dB 60 Hz
Adli yalıtım voltajı	250 V
Dielektrik test voltajı	1900 V DC ch-ch, 3250 V DC ch-ground/system
Güç dağılımı	Tip 2.5 W, en fazla 3.2 W
Akım tüketimi +5 V Modulebus	Tip: 70 mA, en fazla 100 mA.
Akım tüketimi +24 V Modulebus	Tipik olarak 90 mA, en fazla 110 mA.
Akım tüketimi +24 V harici	0

Diagnostics

Ön LED'ler	F (ault), R (un), W (learning)
Denetim	İç güç kaynağı
Denetim durumunun belirtilmesi	Modül Hatası, Modül Uyarısı, Kanal Hatası

Çevre ve Sertifikasyon

CE işaretleme	- Evet.
Elektrik güvenliği	IEC 61131-2, UL 508
Tehlikeli Yer	-
Denizcilik sertifikası	-
Koruma derecesi	IEC 60529 uyarınca IP20
Korosif atmosfer ISA-S71.04	G3
İklimsel çalışma koşulları	0 ila +55 °C (Mekan -25 ila +70 °C), RH=5 ila 95% yoğunlaşma yok, IEC/EN 61131-2
Kirlilik derecesi	Sınıf 2, IEC 60664-1
Mekanik çalışma koşulları	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Aşırı gerilim kategorileri	IEC/EN 60664-1, EN 50178
Ekipman sınıfı	IEC 61140'a göre sınıf I; (topraktan korunmuş)
En yüksek ortam sıcaklığı	55 °C (131 °F), kompakt MTU'da dikey montaj için 40 °C (104 °F)
RoHS uyumluluğu	EN 50581:2012
WEEE uyumluluğu	DIRECTİV/2012/19/AB
