GE FANUC IC693CHS391, On Yuva Yuvalı Genişletme Plakası, CPU I/O Tabanı, Dijital I/O Modülü

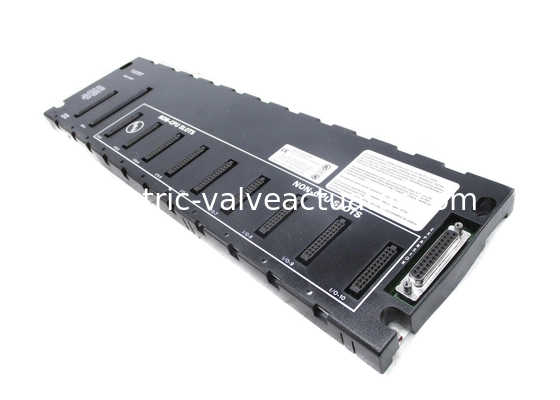

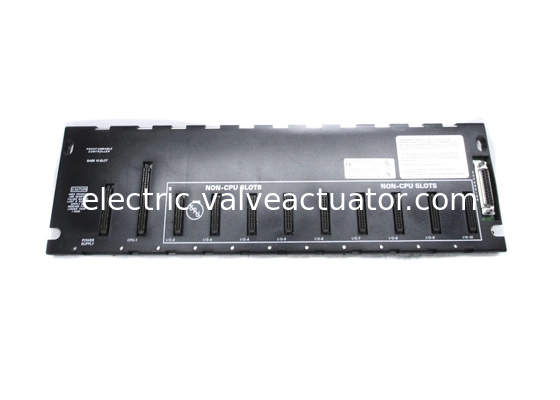

GE Fanuc IC693CHS391, on yuvalı bir genişletme plakasıdır.

Bu genişletme plakası, taban plakasının sol ucunda, özellikle güç kaynağı için bir yuva ile tasarlanmıştır. Bu yuvanın benzersiz boyutu, yalnızca bir güç kaynağıyla uyumlu olmasını sağlar.
Kullanıcı,  IC693CHS391 'in taban plakasının ilk yuvasındaki CPU'ya bağlı olduğundan emin olmalıdır.Taban plakasının ilk yuvası, CPU/1 olarak etiketlenmiş CPU modülünü destekler. Bu modülün sistem başına yalnızca bir CPU taban plakası olmasına izin verilir.

Sistemde birden fazla taban plakası varsa, diğerinin Uzak veya Genişletme taban plakası olması gerekir. IC693CHS391 yuva numarası 2 ve üzerindeki yuvaların, seçenek modüllerini veya I/O modüllerini bağlamak için kullanılan benzersiz bir boyuta sahip olacağı birçok yuvadan oluşur.

Bu modül, uzak veya genişletme taban plakasına bağlanmak için sağ ucunda 25 pinli bir dişi konektörle birlikte gelir. Hem uzak hem de genişletme taban plakaları, bir CPU ile sisteme bağlanmalıdır. Bir sistemin desteklediği bu taban plakalarının sayısı, kullanılan CPU türüne bağlıdır. CPU'lar 341,340 ve 331 kullanılıyorsa en fazla dört taban plakası kullanılabilir, aksi takdirde CPU 350 ile en fazla yedi taban plakası kullanılabilir. Uzak taban plakalarına sahip sistem, 700 fitten kısa bir kablo gerektirirken, sistem genişletme ve CPU taban plakası için 50 fitten kısa bir kablo gerektirir. Hem uzak hem de genişletme taban plakaları, DIP anahtarıyla ilişkilidir.

GE Fanuc IC693CHS391 taban plakası, GE Fanuc Series 90-30 PLC'lere kurulum için tasarlanmış ve üretilmiş bir genişletme taban plakasıdır. IC693CHS391 genişletme taban plakası, daha fazla I/O modülünü ve saha cihazını barındırabilmesi ve daha fazla uygulama ve özel büyük ölçekli uygulamaları işleyebilmesi için bir PLC'yi genişletmek için kullanılabilir. Giriş ve çıkış modüllerini ve diğer cihazları barındırmak için 10 yuvaya sahiptir. IC693CHS391 genişletme taban plakasının en sol yuvası bir güç kaynağı modülü içerir. Kurulumunu veya çıkarılmasını kolaylaştıran ancak aynı zamanda hasar görebilecek veya işlevini bozabilecek toz veya nem gibi şeylere karşı savunmasız hale getiren açık bir muhafazaya sahiptir. Bu taban plakası ayrıca bir DIP anahtarıyla birlikte gelir.

GE Fanuc Series 90-30 IC693CHS391 genişletme taban plakası, sağ tarafında bulunan 25 pinli dişi konektörü ve 700 metreye kadar olabilen bir kablo ile bir GE Series 90-30 uzak taban plakasına bağlanabilir. IC693CHS391 genişletme taban plakası, CPU'lar için özel bir yuvaya sahiptir ve bu taban plakasının ya bir CPU'ya ev sahipliği yapması ya da bir CPU'ya ev sahipliği yapan PLC sistemindeki başka bir taban plakasına bağlanması gerekir. Farklı Series 90-30 CPU'ları, IC693CHS391 genişletme taban plakası gibi farklı sayıda genişletme taban plakasını barındırabilir. Bazı Series 90-30 CPU'ları aynı anda 4 taban plakası barındırabilirken, diğerleri aynı anda 7 taban plakasına kadar ev sahipliği yapabilir. IC693CHS391 genişletme taban plakası, bir PCI kartı kullanıyorsa bir bilgisayara bağlanabilir.

Uzak bir taban plakasına bağlanmak için, IC693CHS391 genişletme taban plakası 700 fitten kısa bir kablo gerektirir. Taban plakası tek bir varlık olarak kullanılamaz. Ya bir PLC cihazına ya da bir PCI kartı kullanan bir kişisel bilgisayara bağlanabilir. Kullanılan CPU'ların modeline bağlı olarak aynı anda 7 CPU'ya kadar bağlanabilir. IC693CHS391 taban plakası, PLC'nin veya CPU'nun düzenine bağlı olarak dikey veya yatay olarak monte edilebilir. Çevresel sıcaklık her zaman belirtilen aralıkta olmalıdır. Plaka, su sıçramalarından ve toz, kir ve zararlı kimyasallardan uzak tutulmalıdır. IC693CHS391 taban plakası, çeşitli küresel çevresel ve endüstriyel standartlar tarafından onaylanmıştır.
