PM858K01 3BSE082895R1 Dijital I O Modülü 24 V DC (19.2-30 V DC) 210 / 360 mA

Name: PM858K01 3BSE082895R1 Dijital I O Modülü 24 V DC (19.2-30 V DC) 210 / 360 mA
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM858K01 3BSE082895R1
Price: 210.00 USD
Availability: InStock

Marka Adı:	ABB
Model Numarası:	PM858K01 3BSE082895R1
Adedi:	1
fiyat:	Negotiations

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Hindistan

G/Ç akımı, DC:

500ma

24 V Tüketim Tipi:

140mA

Sıcaklık, Çalışma:

0 ila +55 °C

Sıcaklık, depolama:

-25 ila +70 °C

Ambalaj bilgileri:

Yeni Orijinal Kutu

Ürün Tanımı

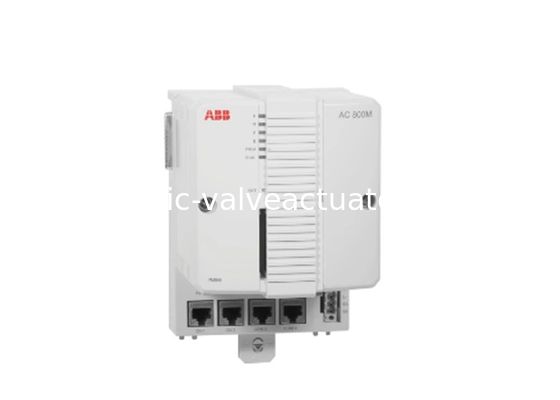

PM858K01 3BSE082895R1 Dijital I/O Modülü 24 V DC (19.2-30 V DC) 210 / 360 mA

CPU kartı, mikroişlemci ve RAM belleği, bir gerçek zamanlı saat, LED göstergeleri, INIT butonu ve bir CompactFlash arabirimi içerir.
PM858 kontrol cihazının taban plakası, Kontrol Ağına bağlantı için iki RJ45 Ethernet portuna (CN1, CN2) ve iki RJ45 seri portuna (COM3, COM4) sahiptir. Seri portlardan biri (COM3), modem kontrol sinyallerine sahip bir RS-232C portuyken, diğer port (COM4) izole edilmiştir ve bir yapılandırma aracı bağlantısı için kullanılır. Kontrol cihazı, daha yüksek kullanılabilirlik için CPU yedekliliğini destekler (CPU, CEX-Bus, iletişim arayüzleri ve S800 I/O).

Benzersiz kaydırma ve kilitleme mekanizmasını kullanarak basit DIN rayı takma / çıkarma prosedürleri. Tüm taban plakaları, her CPU'ya bir donanım kimliği sağlayan benzersiz bir Ethernet adresiyle sağlanır. Adres, TP830 taban plakasına takılı Ethernet adresi etiketinde bulunabilir.

(Yalnızca System 800xA 6.0.2, Compact Control Builder 6.0.0-1 ve sonrası ile uyumludur. Daha fazla bilgi için lütfen Ürün Güncellemesine bakın.)

Özellikler ve faydalar

• Güvenilirlik ve basit arıza teşhis prosedürleri
• Adım adım genişlemeye izin veren modülerlik
• Muhafazalara ihtiyaç duymadan IP20 Sınıfı koruma
• Kontrol cihazı, 800xA kontrol oluşturucu ile yapılandırılabilir
• Kontrol cihazı tam EMC sertifikasına sahiptir
• Bir çift BC810 / BC820 kullanarak bölümlere ayrılmış CEX-Bus
• Optimum iletişim bağlantısı için standartlara dayalı donanım
(Ethernet, PROFIBUS DP, vb.)
• Dahili yedekli Ethernet İletişim portları

Genel bilgi

Makale numarası	3BSE082895R1 (PM858K01)
Yedeklilik	Hayır
Yüksek Bütünlük	Hayır
Saat Frekansı	33 Mhz
Performans, 1000 boole işlemi	0.36 ms
Performans	0.36 ms
Bellek	16 MB
Uygulama için kullanılabilir RAM	7.147 MB
Depolama için Flash bellek	Evet

Ayrıntılı veriler

İşlemci türü	MPC866
Kırmızı konf. içinde geçiş süresi	maks. 10 ms
Kontrol cihazı başına uygulama sayısı	32
Uygulama başına program sayısı	64
Uygulama başına diyagram sayısı	128
Kontrol cihazı başına görev sayısı	32
Farklı döngü sürelerinin sayısı	32
Uygulama programları başına döngü süresi	1 ms'ye kadar
Firmware depolama için Flash PROM	4 MB
Güç kaynağı	24 V DC (19.2-30 V DC)
Güç tüketimi +24 V tipik/maks.	210 / 360 mA
Güç dağılımı tipik.	5.1 W (maks. 8.6 W)
Yedek güç kaynağı durum girişi	Evet
Dahili yedek pil	Lityum, 3.6 V
Gerçek zamanlı saat kararlılığı	100 ppm (yaklaşık 1 saat/yıl)
Saat senkronizasyonu	CNCP protokolü ile AC 800M kontrol cihazları arasında 1 ms
OPC istemcisi başına kontrol cihazında olay kuyruğu	3000'e kadar olay
OPC sunucusuna AC 800M iletim hızı	36-86 olay/sn, 113-143 veri mesajı/sn
CEX veri yolunda iletişim modülleri	12
CEX veri yolunda besleme akımı	Maks. 2.4 A
Yedeksiz CPU ile Modulebus'ta I/O kümeleri	1 elektrik + 7 optik
Yedekli CPU ile Modulebus'ta I/O kümeleri	7 optik
Modulebus'ta I/O kapasitesi	Maks. 96 (tek PM866) veya 84 (yedek PM866) I/O modülü
Modulebus tarama hızı	0 - 100 ms (gerçek süre I/O modüllerinin sayısına bağlıdır)
Elektrikli Modulebus'ta besleme akımı	24 V : maks. 1.0 A 5 V : maks. 1.5 A
Ethernet kanalları	2
Ethernet arabirimi	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, dişi (8 kutuplu)
Kontrol Ağı protokolü	MMS (Üretim Mesaj Servisi) ve IAC (Uygulamalar Arası İletişim)
Önerilen Kontrol Ağı omurgası	100 Mbit/s anahtarlamalı Ethernet
RS-232C arabirimi	2 (bir genel, 1 servis aracı için)
RS-232C arabirimi (COM3) (yalnızca yedeksiz)	RS-232C, 75-19 200 baud, RJ-45 dişi (8 kutuplu), opto izole değil, tam RTS-CTS desteği
RS-232C arabirimi (COM4) (yalnızca yedeksiz)	RS-232C, 9 600 baud, RJ-45 dişi (8 kutuplu), opto izole, RTS-CTS desteği yok

Çevresel ve sertifikasyon

Sıcaklık, Çalışma	+5 ila +55 °C (+41 ila +131 °F)
Sıcaklık, Depolama	-40 ila +70 °C (-40 ila +158 °F)
Sıcaklık değişiklikleri	IEC/EN 61131-2'ye göre 3 °C/dakika
Rakım	IEC/EN 61131-2'ye göre 2000 m
Kirlilik derecesi	IEC/EN 61131-2'ye göre Derece 2
Korozyon koruması	ISA 71.04'e göre G3 uyumlu
Bağıl nem	%5 ila 95, yoğuşmasız
Yayılan gürültü	< 55 dB (A)
Titreşim	10 < f < 50 Hz: 0.0375 mm genlik, 50 < f < 150 Hz: 0.5 g ivme, 5 < f < 500 Hz: 0.2 g ivme
Anma Yalıtım Gerilimi	500 V a.c.
Dielektrik test gerilimi	50 V
Koruma sınıfı	EN 60529, IEC 529'a göre IP20
Emisyon ve Bağışıklık	EN 61000-6-4, EN 61000-6-2
Çevresel koşullar	Endüstriyel
CE işareti	Evet
Elektrik Güvenliği	EN 50178, IEC 61131-2, UL 508
Tehlikeli konum	cULus Sınıf 1, Bölge 2, AEx nA IIC T4, ExnA IIC T4Gc X
Denizcilik sertifikaları	DNV-GL
TUV Onayı	Hayır
RoHS uyumluluğu	EN 50581:2012
WEEE uyumluluğu	DİREKTİF/2012/19/AB
