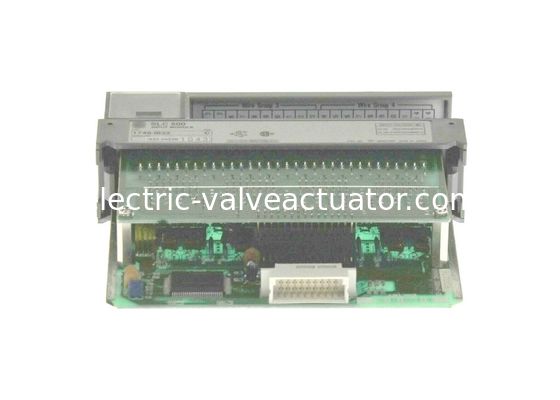

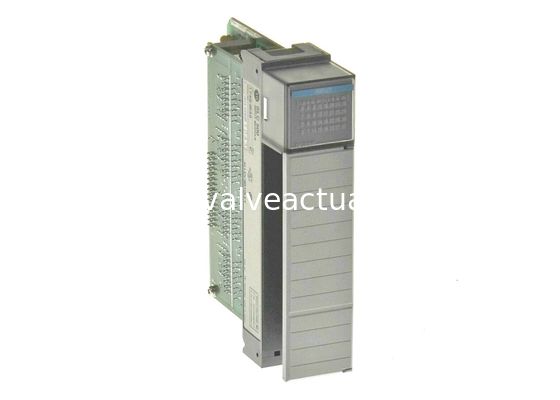

AB 1746-IB32, 24VDC Batık Giriş Modülü, SLC 500 Giriş Modülü

AB 1746-IB32, SLC 500 ayrı giriş modülüdür. Bu modül 24VDC nominal voltajında ve 15-30V DC @ 50 ° C (122 ° F) veya 15-26.4V DC @ 60 ° C (140 ° F) bir voltaj aralığında çalışır.Bu modül tipik olarak anahtarlar gibi elektrikli cihazların arayüzü için kullanılır, Sensörler, Yardımcı temaslar ve diğer ikili veya ON / OFF cihazları.

1746-IB32, RSLogix 500 programlama yazılımı kullanılarak yapılandırılmış tek yuva modülüdür.İdeal olarak SLC 500 Modular Style donanımı ileYerel olarak, denetleyici boyunca veya bir genişleme I / O rafına veya bir SLC 500 iletişim adaptörü boyunca uzaktan I / O şasiye monte edilmesini destekler.Doğrudan SLC 500 denetleyici için ayrılmış olan slot 1 hariç 1746 şasi herhangi bir mevcut yuvasına yükler.

1746-IB32, 5VDC'de 50 mA'lık bir arka düzlem akım çekimine sahiptir, maksimum Off-State Giriş voltajı 5VDC, nominal Giriş Akımı 5.1 mA @ 24V DC, maksimum Off durum giriş akımı 1.5 mA, hem ON'dan OFF'a hem de OFF'dan ON'a sinyal geçişinde tipik sinyal gecikmesi 8 ms ile.

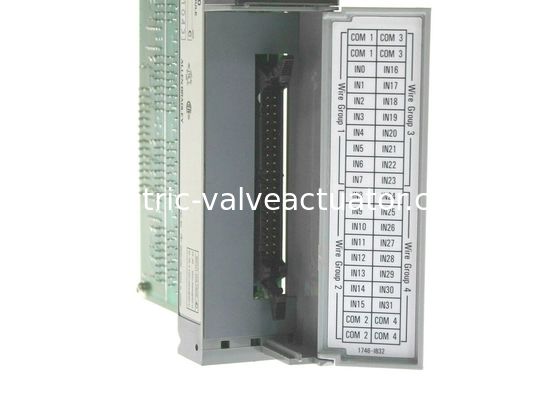

Modülü kurarken, bu modülün güç altında çıkarma ve ekleme (RIUP) desteği olmadığından, güç şasi'den çıkarıldığına emin olun.Modüle uzaktan kablolama ve RTB'nin aynı tipteki başka bir modüle yerleştirilmesine izin verdiği için basitleştirilmiş bakım sağlayan çıkarılabilir bir terminal bloğu ile birlikte gelir.

1746-IB32, 1500 Volt AC'de backplane ile I/O arasında 60 saniye boyunca test edilen arka düzlemden izole etme sağlar ve 1500 Volt AC dielektrik direnci vardır.Açık durumdaki devre boyunca minimum voltajı 15.0 volt DC ve OFF durumunda, maksimum voltaj düşüşü 5.0 volt DC ve maksimum sızıntı akımı 1.5 mA'dır.1746-IB32 modülü, ON ve OFF modundaki girişleri arasında maksimum 3ms sinyal gecikme süresine sahiptir ve toplam nominal giriş akımı 5.1 mA 24 volt DC nominal voltajında. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
