Yüksek Kapasiteli Güç Tedarik Modülü Serisi 90-30 Platform GE FANUC IC693PWR330

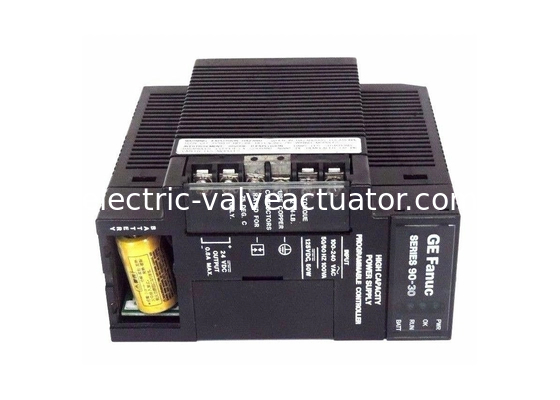

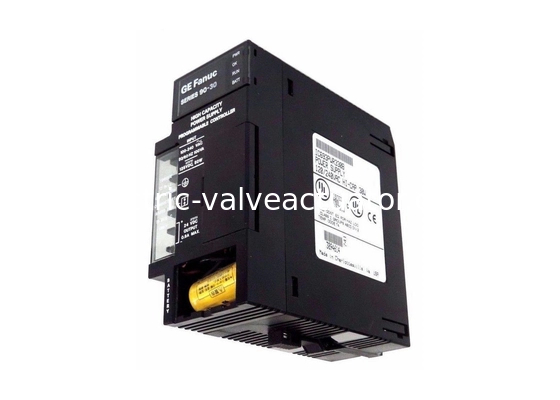

GE FANUC IC693PWR330, Yüksek Kapasiteli Güç Kaynağı Modülü

90-30 Serisi Platformu

Ürün Açıklaması

IC693PWR330 bir Yüksek Kapasiteli Güç Kaynağıdır ile 30 watt çıkış ve 120/240 VAC/125 VDC Girişi. Yüksek +5V akım kapasitesine ihtiyaç duyabilecek uygulamalar vardır ve bu, standart güç kaynağında (IC693PWR321) bulunmayabilir. Bu nedenle, bu yüksek kapasiteli güç kaynağı, 30 watt'ın tamamının +5V beslemesinden kullanılmasına izin verir. IC693PWR330, 85 ila 264 VAC veya 100 ila 300 VDC aralığındaki bir giriş voltaj kaynağından çalışabilir. Bu güç kaynağı, bir +5 VDC çıkışı, +24 VDC Röle güç çıkışları sunar ve bunlar, 90-30 Serisi Çıkış Röle modüllerindeki devrelere güç dağıtır. Bazı modüller tarafından dahili olarak kullanılan İzole +24 VDC, 24 VDC Giriş modülleri için harici güç sağlamak için kullanılabilir. IC693PWR330,  sahiptirsahiptir AC/DC Giriş Güç Kaynakları. Bu iki güç kaynağı, kullanıcı bağlantısı için kullanılan 6 terminalden oluşur. Bu bağlantılar şunları içerir: AC Güç Kaynağı, 20 VAC güç kaynağı ve 240 VAC güç kaynağından gelen toprak telleri. Bunlar, güç kaynağının önündeki üst 3 terminal aracılığıyla sisteme bağlanır. AC/DC giriş güç kaynağına duyarlılıkları normalde düşüktür.

IC693PWR330 içerir giriş aşırı gerilim koruma cihazları kullanıcı terminal şeridinde bulunan 4 numaralı pinde dahili bir bağlantıya sahiptir. Bu pin, şirket tarafından iyi bir şekilde kurulmuş olan takılı bir jumper ile 3 numaralı pine bağlanır. Takılı jumper, aşırı gerilim korumasına her iki 3 ve 4 numaralı pinlerden ihtiyaç duyulmaması durumunda karakteri işlevsiz hale getirmek için çıkarılabilir. Ayrıca aşırı akım koruması gerektirir ve bu 5V mantık çıkışı tarafından sağlanır ve elektronik olarak 3,5 amper (yüksek kapasiteli kaynaklar için 7 amper

). Aşırı yük olduğunda, içeride algılanır ve bu da gücün kesilmesine neden olabilir. Girişteki dahili bir sigorta, bu tür olaylar durumunda bir güç yedeklemesi görevi görür. Ayrıca güç kaynağını dahili besleme arızalarından korur.

GE Fanuc IC693PWR330 Yüksek Kapasiteli Güç Kaynağı, 90-30 Serisi PLC kontrol sistemi için modüler bir güç kaynağı modülüdür. GE Fanuc 90-30 Serisi güç kaynakları, 90-30 taban plakalarının sol yuvasına doğrudan takılmaya izin verecek şekilde modüler olarak tasarlanmıştır, böylece kurulum süresi ve maliyetleri azalır. IC693PWR330 Güç Kaynağı, yüksek kapasiteli AC/DC giriş serisine aittir ve 85 Volt AC ila 264 Volt AC veya 100 Volt DC ila 300 Volt DC aralığındaki bir giriş voltaj kaynağından çalışabilir. IC693PWR330 Güç Kaynağı, 5 Volttan fazla DC ve standart IC693PWR321 Güç Kaynağı Modülünün sağlayabileceğinden daha fazlasını gerektiren uygulamalar için tasarlanmıştır ve 30 Watt'lık tüm çıkış kapasitesinin +5 Volt DC nominal beslemesinden kullanılmasına izin verir.

GE Fanuc IC693PWR330 Güç Kaynağı, 30 Watt toplam çıkış gücüne sahip standart bir 5 Volt DC çıkış kapasitesine sahiptir. Ayrıca, 90-30 serisi çıkış röle modüllerindeki devrelere güç sağlayan 15 Watt gücünde bir 24 Volt DC röle güç çıkışı ve bazı G/Ç modülleri tarafından dahili olarak kullanılan ve ayrıca 24 Volt DC giriş modülleri için harici güç sağlamak için kullanılabilen 20 Watt toplam gücünde izole bir 24 Volt DC çıkışı vardır. IC693PWR330 Güç Kaynağı, 120/240 Volt AC veya 125 Volt DC nominal giriş voltaj değerine ve 85 ila 264 Volt AC veya 100 ila 300 Volt DC kabul edilebilir bir çalışma voltaj aralığına sahiptir. IC693PWR330 Güç Kaynağı, 20 milisaniyelik minimum bir tutma süresine ve 5 Volt DC çıkışta 7 Amperlik maksimum bir aşırı akım koruma sınırına sahiptir.
