24 MHz 6.253 MB (800xA 5.1 FP4'ten) PM851AK01 3BSE066485R1 Dijital I O Modülü

Name: 24 MHz 6.253 MB (800xA 5.1 FP4'ten) PM851AK01 3BSE066485R1 Dijital I O Modülü
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM851AK01 3BSE066485R1
Price: 210.00 USD
Availability: InStock

Marka Adı:	ABB
Model Numarası:	PM851AK01 3BSE066485R1
Adedi:	1
fiyat:	Negotiations

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Hindistan

G/Ç akımı, DC:

500ma

24 V Tüketim Tipi:

140mA

Sıcaklık, Çalışma:

0 ila +55 °C

Sıcaklık, depolama:

-25 ila +70 °C

Ambalaj bilgileri:

Yeni Orijinal Kutu

Ürün Tanımı

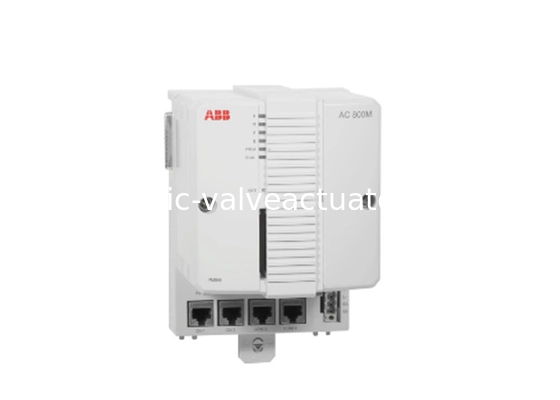

24 MHz 6.253 MB (800xA 5.1 FP4'ten) PM851AK01 3BSE066485R1 Dijital I O Modülü

CPU kartı, mikroprosesör ve RAM belleği, gerçek zamanlı bir saat, LED göstergeler, INIT baskı düğmesi ve bir CompactFlash arayüzü içerir.

PM851A denetleyicisinin taban plakası, Kontrol Ağı'na bağlanmak için iki RJ45 Ethernet portu (CN1, CN2) ve iki RJ45 seri portu (COM3, COM4) içerir.

Bir PM851/PM851A'nın bir Ethernet (CN1) portu ile sınırlı olduğunu, dolayısıyla redundan Ethernet'in kullanılamayacağını unutmayın.Diğer port (COM4) izole edilmiş ve bir yapılandırma aracının bağlantısı için kullanılır..

Basit DIN ray bağlama / ayırma prosedürleri, benzersiz kaydırma ve kilitleme mekanizmasını kullanır.Tüm taban plakası, her CPU'ya bir donanım kimliği sağlayan benzersiz bir Ethernet adresi ile sağlanırAdres, TP830 taban plakasına takılan Ethernet adres etiketinde bulunabilir.

Özellikleri ve faydaları

Güvenilirlik ve basit hata teşhisi prosedürleri
Modülerlik, adım adım genişlemeyi sağlar
IP20 Sınıfı koruma, kapaklar için gereklilik olmadan
Kontrolör 800xA kontrol yapımcısı ile yapılandırılabilir
Kontrolörün tam EMC sertifikası var.
En iyi iletişim bağlantısı için standartlara dayalı donanım (Ethernet, PROFIBUS DP vb.)

Genel bilgiler

Madde numarası	3BSE066485R1 (PM851AK01)
İşten çıkarma	- Hayır.
Yüksek Sadakat	- Hayır.
Saat Sıklığı	24 MHz
Performans, 1000 Boole işlemleri	0.46 ms
Performans	0.46 ms
Hafıza	12 MB (800xA 5.1 FP4'ten)
Uygulama için kullanılabilir RAM	6.253 MB (800xA 5.1 FP4'ten)
Depolama için flaş bellek	- Evet.

Ayrıntılı veriler

İşlemci tipi	MPC860
Kırmızıya geçin.	NA
Bir denetleyici başına başvuru sayısı	32
Başvuru başına program sayısı	64
Uygulama başına diyagram sayısı	128
Kontrolör başına görev sayısı	32
Farklı döngü sürelerinin sayısı	32
Uygulama programları başına döngü süresi	1 ms'ye kadar
Firmware depolaması için Flash PROM	2 MB
Güç kaynağı	24 V DC (19.2-30 V DC)
Güç tüketimi +24 V tip/max	180 / 300 mA
Güç kaybı tipi.	4.32 W (max 7.2 W)
Gereksiz güç kaynağı durumu girdi	- Evet.
Dahili yedek pil	Lityum, 3.6 V
Gerçek zamanlı saat sabitliği	100 ppm (yaklaşık 1 saat/yıl)
Saat senkronizasyonu	CNCP protokolü ile AC 800M denetleyici arasında 1 ms
Her bir OPC istemcisi için denetleyicide olay kuyruğu	En fazla 3000 olay
OPC sunucusuna AC 800M iletim hızı	36-86 olay/s, 113-143 veri mesajı/s
CEX otobüsündeki iletişim modülleri	1
CEX otobüsündeki besleme akımı	2.4 A
Kırmızı olmayan Modulebus'taki I/O kümeleri.	1 elektrikli, 1 optik
Modulebus'taki I/O kümeleri kırmızı.	NA
Modulebus'ta I/O kapasitesi	En fazla 24 I/O modülü
Modulebus tarama hızı	0 - 100 ms (gerçek zaman I/O modül sayısına bağlı)
Elektrik Modülü Otobüsünde besleme akımı	24 V: en fazla 1.0 A 5 V: en fazla 1.5 A
Ethernet kanalları	1
Ethernet arayüzü	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, kadın (8 kutuplu)
Kontrol Ağı protokolü	MMS (Manufacturing Message Service) ve IAC (Uygulama Arası İletişim)
Önerilen Kontrol Ağı omurgası	100 Mbit/s anahtarlı Ethernet
RS-232C arayüzü	2 (bir genel, 1 servis aracı için)
RS-232C arayüzü (COM3) (yalnızca kırmızı olmayan)	RS-232C, 75-19 200 baud, RJ-45 kadın (8 kutuplu), optik olarak izole edilmemiş, tam RTS-CTS desteği
RS-232C arayüzü (COM4) (yalnızca kırmızı olmayan)	RS-232C, 9 600 baud, RJ-45 kadın (8 kutuplu), optik olarak izole edilmiş, RTS-CTS desteği yok

Çevre ve Sertifikasyon

Sıcaklık, Çalışma	+5 ila +55 °C (+41 ila +131 °F)
Sıcaklık, Depolama	-40 ila +70 °C (-40 ila +158 °F)
Sıcaklık değişimi	IEC/EN 61131-2 uyarınca 3 °C/dakika
Yükseklik	IEC/EN 61131-2 uyarınca 2000 m
Kirlilik derecesi	IEC/EN 61131-2 uyarınca 2. derece
Korozyondan koruma	G3, ISA 71'e uygun.04
Nitelikli nem	5 ila 95%, yoğunlaşmayan
Yayılan gürültü	< 55 dB (A)
titreşim	10 < f < 50 Hz: 0,0375 mm genişlik, 50 < f < 150 Hz: 0,5 g hızlanma, 5 < f < 500 Hz: 0,2 g hızlanma
Adli İzolasyon Voltajı	50 V
Dielektrik test voltajı	500 V AC
Koruma sınıfı	EN 60529, IEC 529 uyarınca IP20
Emisyon ve Bağışıklık	EN 61000-6-4, EN 61000-6-2
Çevre koşulları	Sanayi
CE işareti	- Evet.
Elektrik Güvenliği	EN 50178, IEC 61131-2, UL 508
Tehlikeli yer	CULus Sınıf 1, Bölge 2, AEx nA IIC T4, ExnA IIC T4Gc X
Denizcilik sertifikası	ABS, BV, DNV-GL, LR, RS
TUV Onaylaması	- Hayır.
RoHS uyumluluğu	EN 50581:2012
WEEE uyumluluğu	DIRECTİV/2012/19/AB
