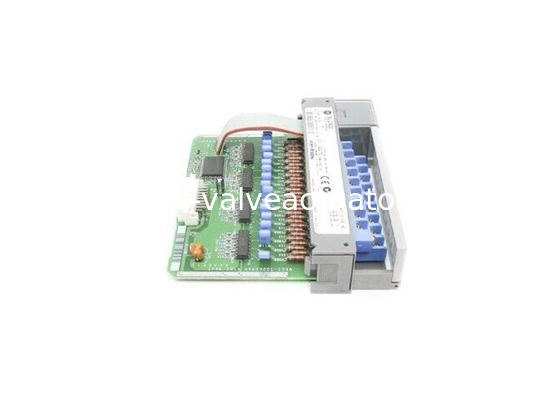

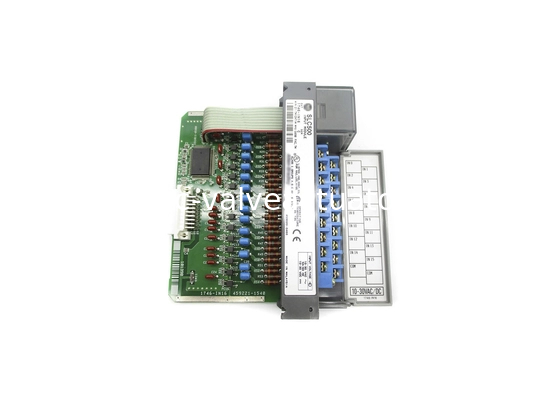

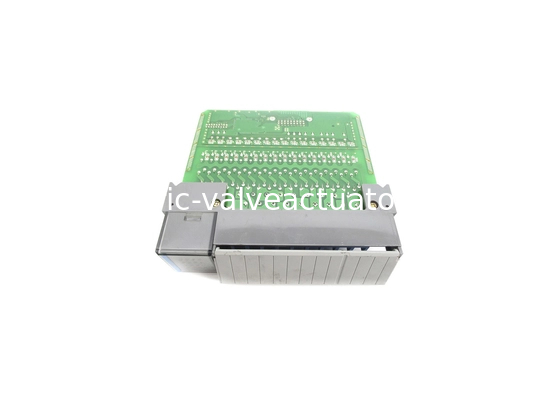

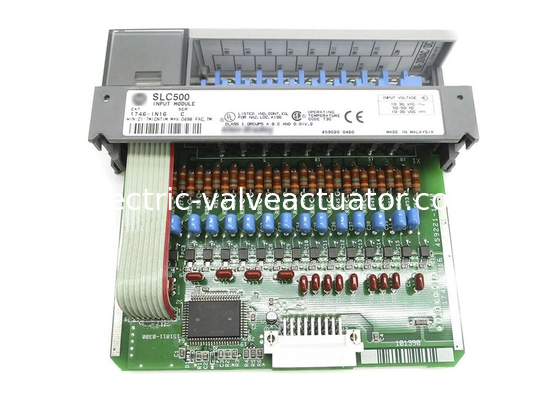

AB 1746-IN16, SLC 500 Dijital AC / DC Giriş Modülü, 24 Volt AC / DC Lavabo

AB 1746-IN16, 24 VDC / 24VAC Batırma giriş modülüdür.Bu modül, 10-30 VDC ve VAC gerilim aralıkları ile çalışan ayrı giriş sinyalleriyle arayüz için kullanılabilen on altı (16) batma kanalı içerir..

Giriş modülleri, programlanabilir mantık denetleyicisi (PLC) tarafından süreçle bağlantı kurmak için kullanılır.Bu modülün her kanalı, kanalın aktif gücü olup olmadığını görsel geri bildirim sağlamak için özel bir LED göstergeye sahiptir.Bu LED'ler, alan tarafından gelen sinyalin modüle ulaştığını doğruladığı için sorun giderme referansı olarak da kullanılabilir.

Bu modül, herhangi bir 1746 SLC Şasi'sinde tek bir yuva işgal eder. PLC İşlemcisi ile birlikte yerel şasiye veya bir SLC genişleme yuvasına monte edilebilir.SLC 500 sistemindeki herhangi bir modüle benzer şekilde şasiyle uyumlu olan erkek konektörler aracılığıyla şasiye doğrudan monte edilir..

Bu modül, AC ve DC voltajları için biraz farklı sinyal gecikmesi gösterir.ON-to-OFF ve OFF-to-ON geçişleri 25 ms sinyal gecikmesi gösterirken, DC besleme voltajı için ON-to-OFF ve OFF-to-ON geçişleri için deneyimlenen sinyal gecikmesi 15 ms'dir.Bu modülü SLC 500 sisteminin bir parçası olarak yapılandırmak için, RSLogix 500 yazılımının donanım yapılandırmasına dahil edilmelidir.Bu yazılım SLC 500 kontrolör serisi için ortak programlama yazılımıdır.
