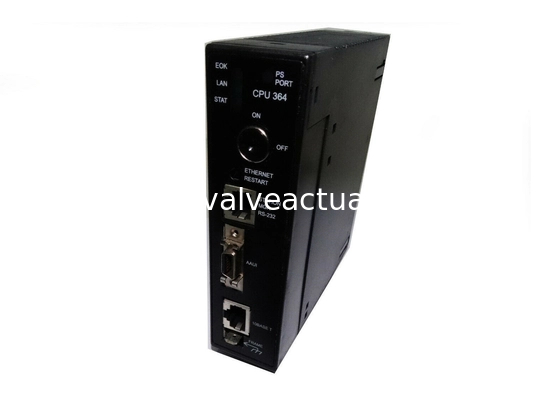

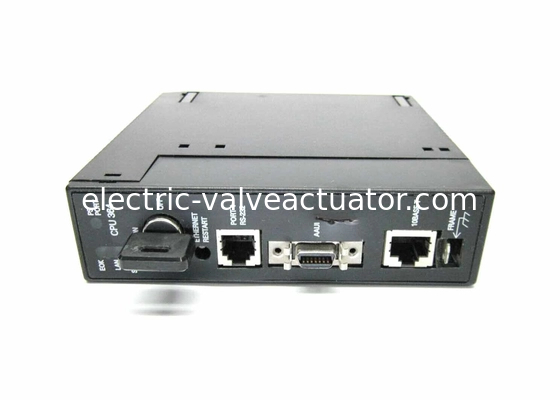

GE FANUC IC693CPU364, Tek slotlu Merkezi İşlem Birimi, 90-30 Serisi İşlemci Modülü

GE FANUC IC693CPU364, Tek slotlu Merkezi İşlem Birimi, 90-30 Serisi İşlemci Modülü

Marka Adı: GE
Model Numarası: IC693CPU364
Adedi: 1
fiyat: Negotiations
Ayrıntılı Bilgiler
Menşe yeri:
Amerika
Uyumlu:
GE Fanuc Serisi 90-30 PLCS
Mikroişlemci:
80386EX
Ntegreed Ethernet:
Evet
Kullanıcı Bellek Kapasitesi:
240 kB
Çalışma sıcaklığı:
32 ila 140 derece Fahrenheit
İşlemci hızı:
25 Mhz
Ambalaj bilgileri:
Yeni Orijinal Kutu
Ürün Tanımı

GE FANUC IC693CPU364, Tek Yuvalı Merkezi İşlem Birimi, Seri 90-30 İşlemci Modülü

Ürün Açıklaması

IC693CPU364, yerleşik bir Ethernet kablosu ve 1 adet dahili seri portu olan (GE Fanuc Seri 90-30'dan) tek yuvalı bir Merkezi İşlem Birimidir. Bu ünite, PLC'nin "beyni"dir ve hesaplamaların çoğu burada gerçekleşir. Bu üniteye ait özellikleri IC693CPU364'ün web sayfasında bulabilirsiniz. IC693CPU364 için standart bir uygulama, bir bilgisayarın 9-pin seri portunu IC693CBL316 aracılığıyla IC693CPU364'ün standart Ethernet arayüzüne bağlamaktır. IC693CPU364'ün Ethernet arayüzünün Ethernet Global Data (EGD) olduğu unutulmamalıdır. Bu yerleşik Ethernet arayüzünün faydası, ünite ile CMM321 gibi ayrı bir Ethernet modülü kullanmanıza gerek olmamasıdır. Aslında, IC693CPU364'te bir Ethernet portunun yerleşik olması sayesinde bir PLC yuvasından tasarruf edebilirsiniz.

EGD ayrıca CPU364'ün HHP'nin yapılandırma modunun yapamadığı özel parametreleri işlemesini sağlar. CMM321'in aksine, CPU364 harici bir alıcı-verici gerektirmez. CPU364, 10BASE-T portu üzerinden bağlanılabilen yerleşik bir alıcı-vericiye sahiptir. Ancak CPU364, harici bir alıcı-verici ekleme yeteneği ile de bazı ek işlevler sunar. Bu, dahili alıcı-vericiyi atlayan AAUI portu aracılığıyla yapılabilir. Yerleşik Ethernet arayüzünün bir diğer faydası, PLC arka panosunu kullanmadan iletişim kurabilmesi, ayrı CPU ve Ethernet modülleriyle elde edilebilecekten daha hızlı iletişim hızı yaratmasıdır. IC693CPU364 ile ilgili dikkat edilmesi gereken bazı temel şeyler şunlardır: CPU364 kullanırken, kurulduğu yuvada çerçeve topraklamasına bağlanmalısınız. Bu kullanım için ünitede bir topraklama kablosu bulabilirsiniz.

CPU364, EPROM ve EEPROM olmadan standart flash yazılımı kullanır. IC693CPU364'ün akım değeri 1A'dır ve GE Fanuc Sigorta 44A725214–001 kullanır. CPU364 için maksimum CPU kapasitesi, 80386EX işlemciyi kullanarak 25 MHz'dir. 2048 giriş noktası, 2048 çıkış noktası vardır. Kayıt belleği 128'den 32640 kelimeye kadar yapılandırılabilir. CPU364, yazılım tabanlı kayan noktalı matematik içerir.

Yazılım Sürümü 9.1 ile EGD ve yapılandırılabilir Ad Çözümleme özellikleri CPU364'e eklendi. CPU364'te dört LED ışığı, bir Ethernet Yeniden Başlatma düğmesi, standart bir CPU anahtar anahtarı, üç port konektörü ve bir kalkan topraklama bağlantı sekmesi bulunur. Dört LED gösterge ışığı, Ethernet arayüzü ve PS portu ile ilgilidir. Işıkların üçü Ethernet içindir: EOK, LAN ve STAT ve 1'i PS portu içindir. Ethernet Yeniden Başlatma düğmesinin dört kullanımı vardır:

  • LED testi
  • Yeniden Başlat
  • Yeniden Başlat ve Yazılım Yükleme durumuna gir
  • Yeniden Başlat ve Bakım durumuna gir

CPU364'te bir Port 1, RS-232, AAUI portu ve 10Base T portu bulunur. Bu portlar, CPU364'ün bir terminale veya terminal öykünücüsüne (PORT 1) bağlanmasını, harici bir Ethernet alıcı-vericisine (AAUI) IEEE 802.3 üzerinden bağlanmasını ve bir 10Base T Ethernet ağına bağlanmasını sağlar. CPU364'teki yazılım, yukarıda belirtildiği gibi, Flash bellekte saklanır ve seri port konektörü aracılığıyla yüklenir. Bu, yükleyici ve yazılım içeren bir kişisel bilgisayar kullanılarak yapılır. Benzer şekilde, Ethernet Arayüzü yazılımı Flash bellekte saklanır ve aynı şekilde Port 1 konektörü aracılığıyla yüklenir.

IC693CPU364, tek bir CPU taban plakası ve genişletme veya uzaktan taban plakası olarak hizmet verebilen 7 taban plakasından oluşan 8 taban plakası ile donatılmıştır. 25 MHz'de çalışan bir 80386EX işlemci kullanır ve +5 VDC güç kaynağından 1,51 amperlik bir yük gerektirir. Ayrıca, 125V gerilim ve 1 A akım ile 2,69 x 2,69 x 6,1 mm boyutunda, yavaş etkili, değiştirilebilir bir Ethernet sigortasına sahiptir. Modül, 0 ila 60 santigrat derece (veya 32 ila 140 Fahrenheit derece) arasında değişen bir ortam sıcaklığında çalışır. Tipik bir tarama hızı, 1K mantık veya Boole kontağı başına 0,22 milisaniyedir.

IC693CPU364, kullanıcı için 240K bayta kadar program belleğine sahiptir. Lütfen dikkat: Kullanılabilir kullanıcı program belleğinin gerçek boyutu, aşağıda özetlendiği gibi %R, %AI ve %AQ yapılandırılabilir kelime belleği türleri için yapılandırılan miktarlara bağlıdır. Kayıt belleği (%R), Logicmaster ile 128'den 16.384 kelimeye ve Control sürüm 2.2 ile 128'den 32.640 kelimeye kadar 128 kelimelik artışlarla yapılandırılabilir. 1280 bitlik ayrık global bellek (%G), 4096 bitlik dahili bobinler (%M), 256 bitlik çıkış (geçici) bobinleri (%T) ve 128 bitlik sistem durumu referansları (%S) (her biri 32 bit olan %S, %SA, %SB, %SC ile) ile birlikte gelir. Analog girişler (%AI) ve çıkışlar (%AQ), Logicmaster ile 128'den 16.384 kelimeye ve Control sürüm 2.2 ile 128'den 32.640 kelimeye kadar 128 kelimelik artışlarla yapılandırılabilir. Ayrık giriş (%I) ve çıkış (%Q) çıkışları her biri 2.048'dir. Yalnızca referans tablosu görüntüleme için kullanılan ve kullanıcı mantık programında referans alınamayan 28 kelime (%SR) sistem kaydı vardır. RAM ve flash bellek türlerini destekler ve yazılım tabanlı kayan noktalı matematik desteğine sahiptir.

Periyodik alt yordam özelliğini destekleyen kesmelerle, kaydırma kayıtları, geçersiz kılma, pille desteklenen saat ve 2000'den fazla zamanlayıcı/sayıcıya sahiptir. Yalnızca PLC güç kaynağındaki bir konektörü kullanan bir adet yerleşik seri portu vardır. Port, SNP/SNP-X slave protokollerini destekler. Modül PCM/CCM uyumluluğuna sahiptir; ancak, SNP/SNP-x master, CCM veya RTU slave desteğini desteklemek için bir CMM modülü gerektirir. Ayrıca RTU master'ı desteklemek için bir PCM modülü gerektirir. Dahili bir AAUI veya 10BASE-T Ethernet'e sahiptir (AAUI harici alıcı-verici gerektirirken, 10BASE-T doğrudan bağlantıdır). Ayrıca Ethernet seçenek modüllerini destekleyen ek bir harici Ethernet'e sahiptir. Yüklü Yerel Alan Ağı (LAN), Genius, Profibus ve FIP için seçenek modülleri gerektirir. Daha önceki modüller, “PS PORT.” yerine “SNP” etiketli LED'e sahip olabilir. Aksi takdirde, bu modüller aynıdır.

Teknik Özellikler


İşlemci Hızı: 25 MHz
G/Ç Noktaları: 2048
Kayıt Belleği: Toplam 240 KBayt
Kayan Noktalı Matematik: Evet, Yazılım Tabanlı
İşlemci 80386EX
Gerekli Yük +5VDC Kaynağından 1,1 Amper



Teknik Bilgiler

CPU364 Katalog Numarası IC693CPU364


CPU Tipi Yerleşik Ethernet Arayüzlü Tek yuvalı CPU modülü
Sistem Başına Toplam Taban Plakası 8 (CPU taban plakası + 7 genişletme ve/veya uzaktan)
Güç Kaynağından Gerekli Yük +5 VDC kaynağından 1,51 Amper
İşlemci Hızı 25 MegaHertz
İşlemci Tipi 80386EX
Ethernet sigortası, değiştirilebilir 2,69x2,69x6,1 mm, 125V, 1A, yavaş etkili

Çalışma sıcaklığı 0 ila 60 santigrat derece (32 ila 140 Fahrenheit derece) ortam
Tipik Tarama Hızı 1K mantık (boole kontakları) başına 0,22 milisaniye
Kullanıcı Belleği (toplam) 240K Bayt. Not: Kullanılabilir kullanıcı program belleğinin gerçek boyutu, %R, %AI ve %AQ yapılandırılabilir kelime belleği türleri için yapılandırılan miktarlara bağlıdır (aşağıya bakın).
Ayrık Giriş Noktaları - %I 2.048
Ayrık Çıkış Noktaları - %Q 2.048
Ayrık Global Bellek - %G 1.280 bit
Dahili Bobinler - %M 4.096 bit
Çıkış (Geçici) Bobinleri - %T 256 bit
Sistem Durumu Referansları - %S 128 bit (%S, %SA, %SB, %SC - her biri 32 bit)
Kayıt Belleği - %R Logicmaster ile 128'den 16.384 kelimeye ve Control sürüm 2.2 ile 128'den 32.640 kelimeye kadar 128 kelimelik artışlarla yapılandırılabilir.
Analog Girişler - %AI Logicmaster ile 128'den 16.384 kelimeye ve Control sürüm 2.2 ile 128'den 32.640 kelimeye kadar 128 kelimelik artışlarla yapılandırılabilir.
Analog Çıkışlar - %AQ Logicmaster ile 128'den 16.384 kelimeye ve Control sürüm 2.2 ile 128'den 32.640 kelimeye kadar 128 kelimelik artışlarla yapılandırılabilir.
Sistem Kayıtları (yalnızca referans tablosu görüntüleme için; mantık programında referans alınamaz) 28 kelime (%SR)
Zamanlayıcılar/Sayıcılar >2.000
Kaydırma Kayıtları Evet
Yerleşik Seri Portlar 1 (PLC Güç Kaynağındaki konektörü kullanır). SNP/SNPX slave'i destekler. SNP/SNP-X master, RTU slave veya CCM için CMM modülü; RTU master desteği için PCM modülü gerektirir.
İletişim

Ethernet (dahili- AAUI veya 10BASE-T. AAUI harici alıcı-verici gerektirir. 10BASE-T doğrudan bağlantıdır.

Ethernet (ek) - Ethernet seçenek modüllerini destekler.

LAN- Genius, Profibus, FIP için seçenek modülleri gerektirir.

Geçersiz Kılma Evet
Pille Desteklenen Saat Evet
Kesme Desteği Periyodik alt yordam özelliğini destekler.
Bellek Depolama Türü RAM ve Flash
PCM/CCM Uyumluluğu Evet
Kayan Noktalı Matematik Desteği Evet, yazılım tabanlı.
