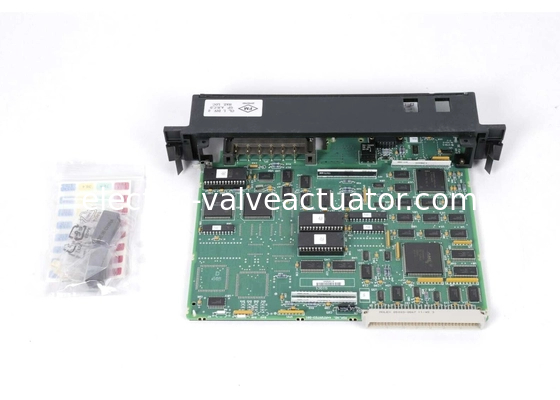

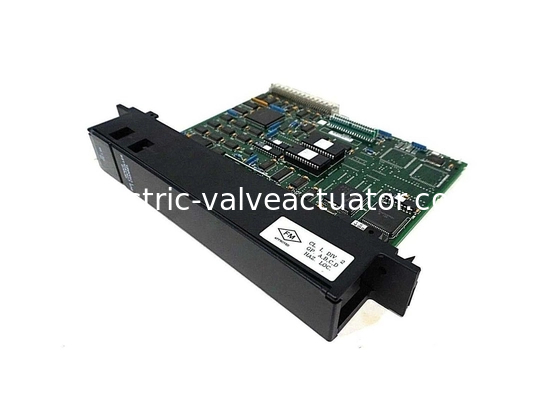

GE FANUC IC697BEM731, 90-70 SERİSİ, TEK KANALLI KONTROL CİHAZI

GE FANUC IC697BEM731, 90-70 Serisi, Tek Kanallı Kontrolcü

Ürün Açıklaması

IC697BEM731, GE Fanuc tarafından 90-70 Serisi için üretilen bir Veri Yolu Kontrol Modülüdür (BCM). IC697BEM731, Genius I/O el tipi monitör IC660/IC661 için özel olarak tasarlanmıştır. IC697BEM731 modülü tek kanallı bir kontrolcü olarak mevcuttur; bu nedenle yalnızca tek bir el tipi monitör (IC66*) PLC yuvası kaplar. Bu BCM, IC66* giriş/çıkış bloklarını eşzamansız olarak tarar; sonuç olarak, G/Ç verileri, IC697 PLC rafının arka plakası üzerinden tarama başına bir kez CPU'ya aktarılır. IC697BEM731 BCM ayrıca, bir PLC CPU iletişim hizmeti isteğinden kaynaklanan yönlendirilmiş iletişimi destekleme göreviyle de görevlendirilmiştir. Ek olarak, genel iletişim gerçekleştirmek üzere yapılandırılabilir. IC697BEM731 yalnızca MS DOS veya Windows programlama yazılımı yapılandırma işleviyle yapılandırılabilir.


IC697BEM731'in ek özellikleri arasında kanal başına 30 bağlantı, IC66* veya IC661 G/Ç tanılama, yedekli bloklar, kablolar ve CPU'lar, LAN iletişimi, CPU yumuşak yapılandırması ve bir alarm işlemcisi işlevi bulunur. Kurulumdan önce, ilgili PLC kurulum kılavuzuna bakın. Başlamadan önce güç KAPALI olmalıdır. Rafı talimatlara göre kurun ve gücü AÇIN. Doğru yapıldığında, modül ilgili bir yanıp sönen LED ile açılacaktır. Orta LED, CPU'dan yapılandırma alındığında ve veri yolu işlemi doğrulandığında AÇIK yanacaktır. Alttaki LED her zaman KAPALI'dır.

GE Fanuc IC697BEM731 modülü, 90-70 Serisi ürün hattının bir parçası olan ve 90-70 Serisi PLC'lerde bir veri yolu kontrolcüsü olarak kullanılmak üzere tasarlanmış bir BCM veya veri yolu kontrol modülüdür. Bu kontrol modülü yalnızca 2 pound ağırlığındadır. Ayrıca yalnızca 1 G/Ç kanalına sahiptir. IC697BEM731 veri yolu kontrol modülü, PLC rafında yalnızca 1 yuvaya takılabilir ve Windows tabanlı yapılandırma yazılımı ile yapılandırılabilir. IC697BEM731 veri yolu kontrol modülü, PLC'deki tüm G/Ç'yi seri olarak tarayarak ve ardından tarama işlemi tamamlandıktan sonra tüm G/Ç verilerini arka panele aktararak çalışır. Ayrıca eşler arası veri aktarımlarını da işleyebilir.

GE Fanuc Serisi 90-70 IC697BEM731 veri yolu kontrol modülü, diğer veri yolu kontrol modüllerine ve PCIM'lere bağlanmak için LAN'ları kullanabilir ve bu cihazlar ve LAN için iletişim düğümü görevi görecektir. Varsayılan Baud hızı 153,5 kBaud'dur. IC697BEM731 veri yolu kontrol modülü, genel iletişim uygulamalarını işlemek üzere yapılandırılabilir.

Bu modül, bileşen hasarını veya ciddi yaralanmaları önlemek için yalnızca güç kapalıyken Serisi 90-70 PLC sistemine kurulmalıdır. Kullanıcıların ellerinde tutabilecekleri ve veri yolu kontrol modülü, uygulamaları ve sistemde meydana gelebilecek herhangi bir arıza veya hata hakkında gerçek zamanlı görsel güncellemeler sağlayacak bir monitöre bağlanmasını sağlayan bir HHM veya el tipi monitör portu olan 1 seri portu vardır.

Teknik Özellikler
