Marka Adı: | AB |
Model Numarası: | 1746-NI4 |
Adedi: | 1 |
fiyat: | Negotiations |
Üreticisi | Rockwell Otomasyon |
Marka | AB |
Parça numarası/katalog numarası. | 1746-NI4 |
Seriler | SLC 500 |
Modül Türü | Analog I/O Modülü |
Arkaplan Akımı (5 Volt) | 25 milliamp |
Arkaplan Akımı (24 Volt DC) | 85 miliamperi |
Giriş sinyali kategorisi | -20 ila +20 mA (veya) -10 ila +10V dc |
Bant genişliği | 10 Hertz |
Mevcut Girdi Kodlaması | -16,384 ile +16,384 |
Güncelleme Zamanı | 512 mikrosaniye. |
Girdi Voltaj Kodlaması | -32,768'den +32'ye kadar.767 |
Karar | 16 bit |
Şasi konumu | 0 yuvasından başka herhangi bir I/O modülü yuvası |
Adım Yanıt | 60 milisaniye |
Arkaplan Akımı | (5 Volt) 35 mA; ((24 Volt DC) 85 mA |
Başvurular | 120 voltluk AC I/O kombinasyonu |
Dönüştürme türü | Delta Sigma Modülasyonu |
Kablo Uzunlukları | 0.51, 2.5, veya 5.0 metre. |
Dönüştürücü çözünürlüğü | 16 bit |
UPC | 662073735908 |
Tekrarlanabilirlik | ± 1 LSB |
UPC | 10662073735905 |
Doğruluk dışı | 0.01% |
UNSPSC | 32151705 |

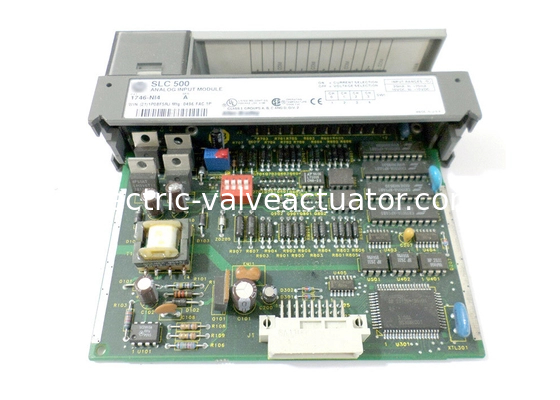

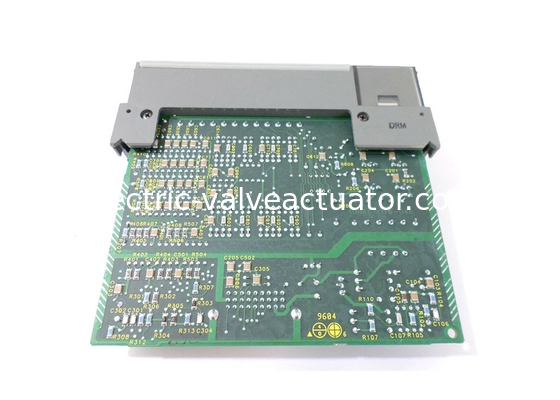

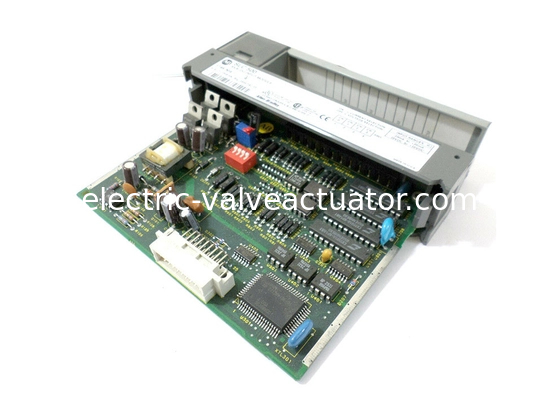

Allen Bradley 1746-NI4, bir SLC 500 Dört (4) Kanal Analog Giriş Modülüdür. Çoklu izleme ve kontrol uygulamalarını desteklemek için kullanıcı tarafından seçilebilir gerilim veya akım için analog kanallara sahiptir.16 bit çözünürlüğe sahiptir ve bağlantıları sağlayan çıkarılabilir bir terminal bloğu içerir.Bu kanal diferansiyel giriş olarak bağlanabilir. Giriş veya akım voltajını seçmek için devre kartına geçiş yapan bir DIP vardır.Bu modülün 5 voltluk arka plan akımı 25 mA'dır.24 Volt'ta, akım 85 mA'dır. Akım giriş için yapılandırılmış kanala verici akımı vb. olmadan voltaj kaynağını bağlamaktan kaçınmak için dikkat edilmelidir.Modülün yanlış çalışması veya modülün hasarı olabilir..
1746-NI4'ün standart kablo uzunluğu 0.51, 2.5, ve 5.0 metre. Bu modülün AIFM Bağlayıcısı 15 pinli D kabuğudur. Allen Bradley 1746-NI4, Akım Halkası Giriş Özelliklerine sahiptir: giriş aralığı +/-20 mA (nominal) ve +/-30 mA (maksimum) 'dır.Giriş impedansı 250 Ohm ve çözünürlüğü 1.22070 & μA LSB başına ve +/-67 ppm / derece Selsiyüs'te yaklaşık bir kazanç hatası sapması. 25 derece Selsiyüs'te genel doğruluk tam ölçeğin +/- 0.365%'i, 60 derece Selsiyüs'te +/- 0.642%'dir.Toplam doğruluk kayması, tam ölçekte +79 ppm / derece Selçüs. 1746-NI4 ′s giriş voltaj aralığı +/-10 Volts DC -1 LSB'dir. Impedansı 1 mega Ohm'dur. Kesinlik kayması tam ölçekte +63 ppm/ derece Selsiyüs'tür. Çözünürlük LSB başına 305.176 & μV'dir,+/- 57 ppm/Celsius derecesinde bir kazanç hatası kayması ileToplam doğruluk, 25 santigrat derecede tam ölçeğin +/-0.284%, 60 santigrat derecede ise +/-0.504%'dir.
1746-NI4, AB'nin SLC 500 serisinden bir analog giriş modülüdür. Dört (4) gerilim veya akım girişi için bireysel olarak seçebilen farklılıklı izole olmayan giriş kanallarına sahiptir.Seçilebilir giriş sinyalleri aralıkları -20 ila +20 mA (veya) -10 ila +10V dc içerir.
Bu gerilim girişi RSLogix 500 programlama yazılımı kullanılarak yapılandırılabilir.Modül için tasarlanmış işletim için gerekli veri tabloları ve talimatlar, analog giriş modülü için yapılandırılabilir ve atanır..
Modül, Analog Giriş Sinyalini Akım Girişi için -16,384'ten +16,384'e ve Voltaj Girişi için -32,768'den +32,767'ye kadar olan Delta Sigma Modülasyonu ile dönüştürerek çalışır.Dönüştürülen veriler, ölçülen süreç değişkenini görüntülemek için ölçeklendirme algoritması kullanılarak işlenebilir..Bu ölçeklendirme, aritmetik talimatları kullanarak veya programlama yazılımında sağlanan Scale with Parameters Block (SCP) talimatını kullanarak manuel olarak uygulanabilen matematiksel bir formüldürHer iki yöntem de aynı ölçeklendirilmiş çıkışı üretir.
Bu modül, sabit veya modüler donanım stili SLC 500 denetleyici ile kullanılabilir.SLC 500'ün sabit donanım sürümü, sınırlı genişleme yetenekleriyle gömülü I / O kanallarıyla birlikte gelirModüler donanım SLC 500 PLC tamamen modüler ve özelleştirilebilir bir sisteme sahiptir.
Bu modülün her kanalın durumunu ve modülün genel durumunu göstermek için yerleşik LED göstergesi vardır.Bu, kontrolörün teşhis kesintisi yoluyla da erişilebilen hızlı bir modül teşhisini sağlar.Bu raporlama sistemi daha hızlı sorun giderme süresini sağlar ve modülün kullanılabilirliğini artırır.
