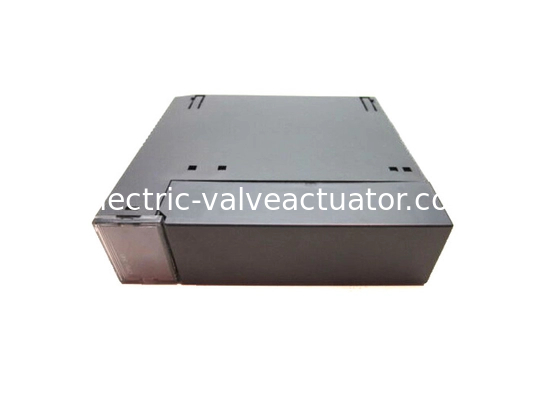

GE FANUC IC693CPU341, 90-30 Serisi, 20 Megahertz CPU modülü

GE FANUC IC693CPU341, 90-30 Serisi, 20 Megahertz CPU modülü

Marka Adı: GE
Model Numarası: IC693CPU341
Adedi: 1
fiyat: Negotiations
Ayrıntılı Bilgiler
Menşe yeri:
Amerika
Saat hızı:
20 megahertz
kullanıcı hafızası:
80 kilobayt
Mikroişlemci:
90C188XL
Voltaj girişi:
5 Volt DC
Mevcut Çekiliş:
490 miliamps
Seri bağlantı noktası:
1
Ambalaj bilgileri:
Yeni Orijinal Kutu
Ürün Tanımı

GE FANUC IC693CPU341, 90-30 Serisi, 20 Megahertz'e sahip CPU modülü

Ürün Açıklaması


Genel: IC693CPU341 modülü, GE Fanuc 90-30 Serisinin bir üyesidir ve 5 tabana sahip tek yuvalı bir CPU modülüdür. 1 CPU tabanına ek olarak 4 uzaktan ve/veya genişletme tabanına sahiptir. 80C188XL işlemci ile donatılmıştır.

Güç: 20 MHz'de çalışır ve +5 VDC nominal güç kaynağından 490 miliamperlik bir yük gerektirir. Modül, 0 ila 60 santigrat derece (veya 32 ila 140 Fahrenheit derece) ortam sıcaklığı aralığında çalışır.

Bellek: Bu CPU'nun tipik hızı, 1K mantık (Boolean kontakları olarak da bilinir) başına 0,3 milisaniyedir. 80K bayt'lık maksimum kullanıcı program belleği ile IC693CPU341, 9999 kelimelik bir kayıt belleğine (%R); 1280 bitlik ayrık global belleğe (%G), 1024 bitlik dahili bobinlere (%M), 256 bitlik çıkış (geçici) bobinlerine (%T) ve her biri 32 bit olan %S, %SA, %SB, %SC ile 128 bitlik sistem durumu referanslarına (%S) sahiptir.

G/Ç: Analog girişler (%AI) ve çıkışlar (%AQ) sırasıyla 1024 ve 256 kelimedir. Ayrık giriş (%I) ve çıkış (%Q) her biri 512'dir. Yalnızca referans tablosu görüntüleme için kullanılan ve kullanıcı mantık programında referans verilemeyen 16 kelimelik (%SR) sistem kayıtlarına sahiptir.

Özel: Bu CPU, sistemde kullanılan PLC güç kaynağına bir konektör gerektiren tek bir yerleşik seri porta sahiptir. Port, SNP/SNP-X slave protokollerini destekler. IC693CPU341, PCM/CCM uyumluluğuna sahiptir, ancak SNP/SNP-x master, CCM veya RTU slave desteği için bir CMM modülü gerektirir. Ayrıca RTU master desteği için bir PCM modülü gerektirir.

LAN: IC693CPU341, bir Yerel Alan Ağına (LAN) sahiptir. Bu özellik, CUP'ın FIP, Profibut, çoklu düşürme, Ethernet, GBC, GMC ve GCM+ gibi çeşitli opsiyon modüllerini desteklemesini sağlar. Erken sürümleri RAM ve isteğe bağlı EPROM veya EEPROM'a sahiptir. Donanım sürümü IC693CPU341-J ve Firmware Sürüm 4.61'den başlayarak, yalnızca RAM ve ek bellek ihtiyaçları için isteğe bağlı Flash desteklenir.

Teknik Özellikler


İşlemci Hızı 20 MHz
G/Ç Noktaları 512
Kayıt Belleği 19.9 KBayt
Kayan Nokta Matematiği Hayır
16 BİT Sistem Evet
İşlemci

80C188XL




Teknik Bilgiler


CPU341 Katalog Numarası IC693CPU341


CPU Tipi Tek yuvalı CPU modülü
Sistem Başına Toplam Taban Sayısı 5 (1 CPU tabanı + 4 genişletme ve/veya uzaktan)
Güç Kaynağından Gerekli Yük +5 VDC kaynağından 490 miliamper
İşlemci Hızı 20 MegaHertz
İşlemci Tipi 80C188XL
Çalışma Sıcaklığı 0 ila 60 santigrat derece (32 ila 140 Fahrenheit derece) ortam
Tipik Tarama Hızı 1K mantık (boolean kontakları) başına 0,3 milisaniye
Kullanıcı Program Belleği (maksimum) 80K Bayt

Ayrık Giriş Noktaları - %I

Ayrık Çıkış Noktaları - %Q

512

512

Ayrık Global Bellek - %G 1280 bit
Dahili Bobinler - %M 1024 bit
Çıkış (Geçici) Bobinler - %T 256 bit
Sistem Durumu Referansları - %S 128 bit (%S, %SA, %SB, %SC - her biri 32 bit)
Kayıt Belleği - %R 9999 kelime
Analog Girişler - %AI 1024 kelime
Analog Çıkışlar - %AQ 256 kelime
Sistem Kayıtları (yalnızca referans tablosu görüntüleme için; kullanıcı mantık programında referans verilemez) 16 kelime (%SR)
Zamanlayıcılar/Sayıcılar >2000
Kaydırma Kayıtları evet
Yerleşik Portlar 1 (PLC güç kaynağında konektör kullanır). SNP/SNP-X slave protokollerini destekler. SNP/SNP-X master, CCM veya RTU slave desteği için CMM modülü; RTU master desteği için PCM modülü gerektirir.
İletişim LAN - Çoklu düşürmeyi destekler. Ayrıca Ethernet, FIP, Profibus, GBC, GCM, GCM+ opsiyon modüllerini destekler.
Geçersiz Kılma evet
Pille Desteklenen Saat evet
Kesmeler evet
Bellek Depolama Türü Erken sürümler için RAM ve isteğe bağlı EPROM veya EEPROM. Donanım sürümü IC693CPU341-J ve Firmware Sürüm 4.61'den başlayarak, yalnızca RAM ve isteğe bağlı Flash desteklenir.
PCM/CCM Uyumluluğu evet
