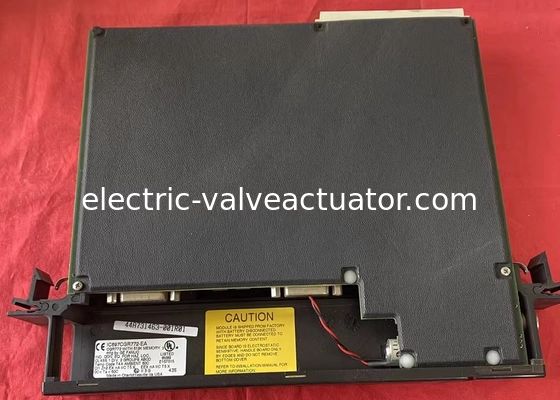

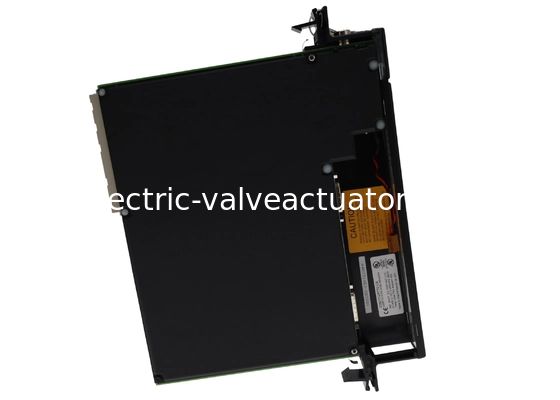

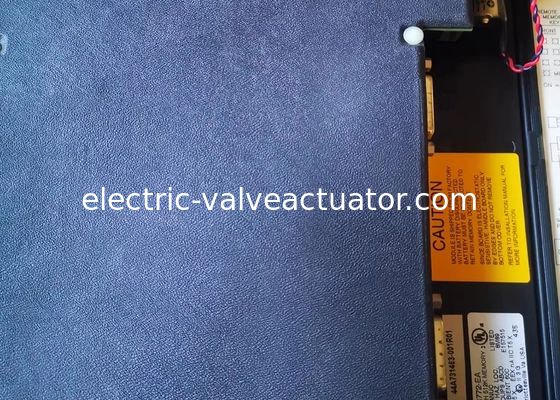

GE Fanuc IC697CGR772 Sıcak Bekleme Genius Çift Otobüs CPU 486DX4 2K Ayrısal I/O 512K bayt

IC697CGR772, Series 90-70 Programlanabilir Mantık Kontrol Cihazı (PLC) platformuna ait, sıcak yedeklemeli, çift veriyollu bir Merkezi İşlem Birimi (CPU) modülüdür. Orijinal olarak GE Fanuc Automation tarafından üretilen modül, bir satın alma sonrasında Emerson Automation'a aittir. Özellikle yüksek kullanılabilirlik ve hata toleransı gerektiren uygulamalar için tasarlanmıştır; başka bir özdeş CPU ile eşleştirildiğinde, önemli yedekli yetenekler sunar: sarsıntısız aktarım, otomatik senkronizasyon, yedek yedekleme iletişimi, tek tarama anahtarlaması ve tek arıza noktalarının ortadan kaldırılması.

Temelinde, IC697CGR772, 96 MHz'de çalışan gömülü bir 80486DX4 mikroişlemciye sahiptir. Boolean fonksiyon başına 0,4 mikrosaniyelik bir Boolean yürütme süresi elde eder ve 32 bit kayan noktalı matematik hesaplamalarını destekler; bu da karmaşık endüstriyel uygulamaların verimli bir şekilde işlenmesini sağlar. Modül ayrıca, duyarlı gerçek zamanlı kontrol sağlayan 5,9 milisaniyelik hızlı bir tarama süresine sahiptir.

• Bellek: IC697ACC701 lityum pil tarafından korunan, pil destekli CMOS RAM dahil olmak üzere 512 KB Rastgele Erişim Belleği (RAM) ile donatılmıştır. Bu değiştirilebilir pil ayrıca modülün tarihini ve saatini korur. Dahili bir bellek koruma anahtarı, etkinleştirildiğinde bellek içeriğinin istenmeyen şekilde değiştirilmesini önler.
• G/Ç İşleme: 2.048'e kadar ayrık giriş, 2.048 ayrık çıkış ve 8.000 analog G/Ç'yu destekler; bu da onu büyük ölçekli otomasyon kurulumları için uygun hale getirir. Tüm GE Fanuc IC660/IC661 ve IC697 G/Ç ürünleriyle tam uyumludur ve eksiksiz, esnek otomasyon çözümlerinin uygulanmasını sağlar.

IC697CGR772, noktadan noktaya ve çoklu bırakma bağlantılarını desteklemek için çok yönlü iletişim seçenekleri sunar:

• Seri Portlar: 1x RS232 portu ve 2x RS485 arayüzü (her iki RS485 portu da modülün ön panelinde bulunur). Tüm seri portlar, yerel olarak GE SNP protokolünü destekler.
• Ağ Portu: Ağ bağlantıları için bir RJ45 portu dahildir.
• Yapılandırma: CPU, kurulum ve programlama için bir kişisel bilgisayara kolayca bağlanabilir. Programlama, Windows işletim sistemlerinde çalışan MS-DOS tabanlı yazılımlar aracılığıyla desteklenir.

• Manuel Anahtarlama: Esnek ağ yönetimi için iletişim modülleri arasında manuel anahtarlamaya izin veren özel bir özellik.
• Çalışma Modları: 3 konumlu bir anahtar, operatörlerin modülün çalışma modunu (örneğin, ÇALIŞTIR/DURDUR) hızlı bir şekilde ayarlamasını sağlar.

Modülün ön tarafı, çeşitli sistem durumları ve olayları (örneğin, güç, iletişim, arıza koşulları) hakkında gerçek zamanlı görünürlük sağlayan 7 LED göstergesi ile donatılmıştır. Ek olarak, Modül OK LED'i bir pil sağlığı monitörü görevi görür: düşük pil algılanırsa, LED güç açıldıktan sonra yanık kalmayacaktır.
