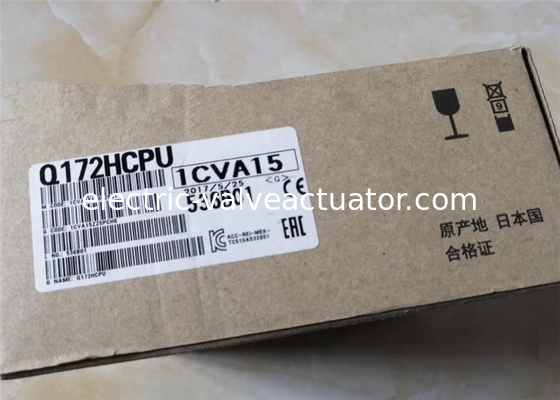

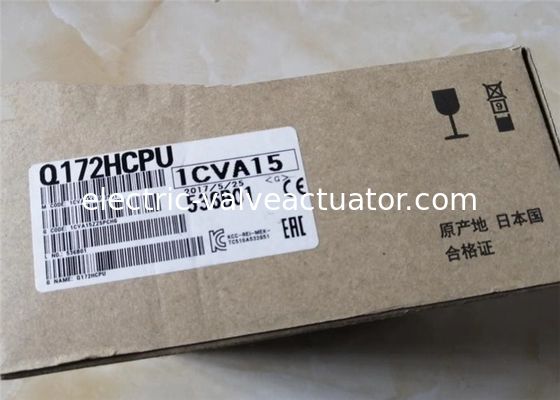

Q172HCPU Mitsubishi Evrensel Model Yedek Güç Kaynağı Modülü

Mitsubishi Q172HCPU, MELSEC-Q QnU serisinden bir Hareket Programlanabilir Mantık Kontrol Cihazı (PLC) CPU ünitesidir, endüstriyel otomasyon sistemlerinde gelişmiş çok eksenli hareket kontrolü için tasarlanmıştır. Genel amaçlı bir PLC CPU ile aynı temel üniteye kurulabilen, karmaşık, yüksek hızlı ve yüksek hassasiyetli senkronize kontrolü sağlayan özel bir hareket kontrolcüsü olarak işlev görür. SSCNET III yüksek hızlı seri iletişim ağı aracılığıyla 8 eksene kadar kontrol sağlar. İnterpolasyon ve elektronik kam fonksiyonları gibi gelişmiş hareket profilleri gerektiren uygulamalar için tasarlanmıştır.

• Yüksek Hızlı Çok Eksenli Kontrol: Aynı anda 8 eksen kadar kontrol edebilme, doğrusal enterpolasyon (4 eksene kadar), dairesel enterpolasyon (2 eksen) ve helisel enterpolasyon (3 eksen) dahil olmak üzere gelişmiş enterpolasyon fonksiyonlarını destekler.
• Yüksek Hızlı Ağ Entegrasyonu: Servo amplifikatörlere bağlanmak için SSCNET III fiber optik ağını kullanır. Bu, yüksek hızlı iletişim (50 MPPS'ye kadar hız komutu çıkışı), gürültü bağışıklığı sağlar ve uzun mesafelerde (800 metreye kadar) uzayabilir.
• Çeşitli Kontrol Modları: PTP (Noktadan Noktaya) kontrol, hız kontrolü ve konum takibi kontrolü dahil olmak üzere çeşitli kontrol yöntemlerini destekleyerek çok çeşitli otomatik makineler için uyarlanabilir hale getirir.
• Çoklu Programlama Dilleri: Uygulamaya bağlı olarak Hareket SFC, özel komutlar, EIA dili (G-kodu) ve robot dili (MELFA-BASIC IV) gibi farklı programlama dilleri için destek sunarak esneklik sağlar.
• Kompakt ve Sağlam Tasarım: Endüstriyel ortamlar için uygun, 0°C ila +55°C çalışma sıcaklık aralığına sahip, arka panel/raf montajı için tasarlanmış kompakt bir form faktörüne sahiptir.

Mitsubishi'nin Q serisi PLC sisteminin temel bir bileşeni olarak, Q172HCPU, zorlu fabrika koşullarında dayanıklılık ve güvenilir çalışma sağlamak için endüstriyel sınıf malzemelerle üretilmiştir. Arka panel/raf montajı için tasarlanmıştır ve özel bir Q serisi güç kaynağı ünitesinden 5V DC güç kaynağı gerektirir. Modül, programlama araçlarına kolay bağlantı için bir USB konektörü içerir.

• Endüstriyel Robotik: Hassas yörünge planlaması ile robotik kolları kontrol etmek için.
• Ambalaj Makineleri: Dolum, kapatma ve etiketleme makinelerinde yüksek hızlı, senkronize hareketler sağlar.
• Takım Tezgahları: CNC işleme, kesme ve delme işlemleri için doğru çok eksenli kontrol sağlar.
• Yarı İletken Üretim Ekipmanları: Üretim ve denetim süreçlerinde ultra hassas konumlandırma ve işlemeyi sağlar.

(*1) Q172EX-S2, SV13 ve SV43'te kullanılamaz.
(*2) Bu, artımlı bir senkron kodlayıcı (SV22 kullanılmış) kullanma durumudur. Manuel darbe üreteci kullanırken, yalnızca bir modüle izin verilir.
(*4) Toplamda 8 adede kadar manuel darbe üreteci ve senkron kodlayıcı kullanılabilir.
