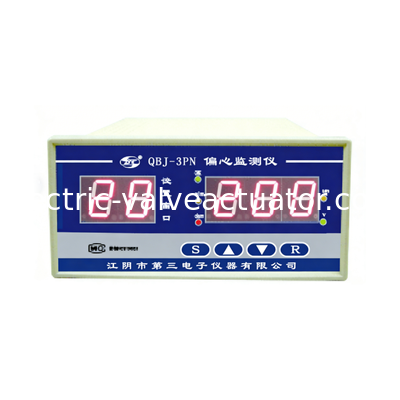

QBJ-3PN Eksantriklik İzleyici - Döner Makine Mili Eksantriklik İzleme ve Koruma Cihazı

Name: QBJ-3PN Eksantriklik İzleyici - Döner Makine Mili Eksantriklik İzleme ve Koruma Cihazı
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Marka Adı:	OEM
Model Numarası:	QBJ-3PN
Adedi:	1
fiyat:	Anlaşılabilir

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ambalaj bilgileri:

yeni orijinal kutu

Vurgulamak:

0~200um Eksantriklik İzleme Cihazı

4~20mA Mil Eksantriklik İzleme Cihazı

Alarm Rölesi Dönüş Hızı Sensörü

Ürün Tanımı

QBJ-3PN Eksantriklik İzleme Cihazı - Döner Makine Şaftı Eksantriklik İzleme ve Koruma Cihazı

QBJ-3PN eksantriklik izleme cihazı, döner makine şaftları için kapsamlı izleme ve koruma sağlar. Bu sistem, bir izleme cihazı ve bir 3800XL-Φ8mm girdap akımı sensöründen oluşur ve döner ekipmanın genel mekanik durumunu değerlendirmek için gerekli olan güvenilir eksantriklik ölçümü sunar.

Buhar türbini çalıştırma veya durdurma işlemleri sırasında eksantriklik ölçümü vazgeçilmez hale gelmiştir. Sistem, termal etkiler veya yerçekimi kuvvetleri nedeniyle oluşan şaft bükülmesinin görselleştirilmesini sağlayarak makine sağlığı değerlendirmesi için kritik veriler sunar.

Ölçüm Uygulamaları

Eksantriklik, düşük hızlarda şaft bükülmesini ölçer ve aşağıdaki nedenlerden kaynaklanan sorunları tespit eder:

Önceden var olan mekanik bükülme
Geçici sıcaklık kaynaklı bükülme
Statik koşullar altında yerçekimi bükülmesi

Rotorun eksantrik konumu (şaft radyal konumu), yatak aşınmasını, yanlış hizalamadan kaynaklanan uygulanan yük büyüklüğünü gösterir ve stabilite değerlendirmesi için şaft azimut açısını belirler.

Teknik Özellikler

Ölçüm Aralığı	0~200μm (tepeden tepeye eksantriklik)
Frekans Tepkisi	0.17Hz~10Hz (1~600cpm) 600 rpm üzeri: şaft titreşim sinyalini görüntüler
Doğruluk	Dorusallık Hatası: <0.5% (tam ölçek) Sistem Hatası: <±2%
Çıkış	Sabit Akım: 4~20mA (DCS uyumlu) Alarm/Tehlike Anahtarı: Pasif kontak DC24V/2A Gürültü Seviyesi: <1% (tam ölçek) sinyal yok
Doğrusal Aralık	2mm
Çalışma Sıcaklığı	Cihaz: -25℃~45℃, bağıl nem <80% (Sensör özellikleri 3800XL-A01 kılavuzuna göre)
Boyutlar	160mm (G) × 80mm (Y) × 260mm (D)
Kesim Boyutları	153mm (G) × 77mm (Y) × 260mm (D)
Güç Kaynağı	AC220V±10%/50Hz

Ana Fonksiyonlar

Alarm ve tehlike koşulları için bağımsız röle çıkışları
4-20mA akım çıkışı ile yapılandırılabilir ölçüm aralığı limitleri
5 saniyelik gecikmeli kurtarma ile bağlantı kesilmesi algılama koruması
Ölçüm aralığı içinde tamamen ayarlanabilir alarm/tehlike değerleri
Maksimum ölçüm değeri hafıza fonksiyonu
Boşluk voltajı ölçüm ekranı
1 dakika hareketsizlik sonrası ölçüm durumuna otomatik dönüş
