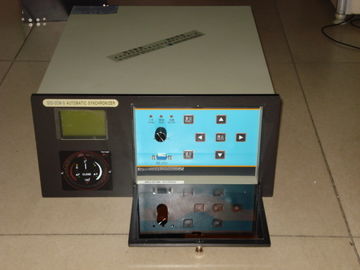

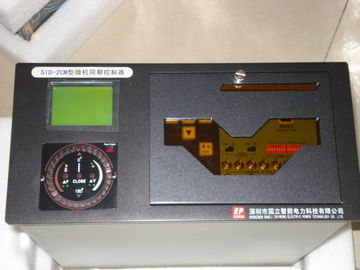

Trafo Koruma Rölesi, SID - 2CM Otomatik Yarı - Senkronizasyon Cihazı

Ana işlev :

1 1-12 ünite jeneratör için kullanılacak on iki kanal veya

Bir cihazda paralel olan güç hatları, paralellemenin türü ve niteliği ayırt edilebilir.

2 Ayar parametreleri: kırma zamanı; İzin verilen voltaj farkı; aşırı gerilim koruma değeri;

İzin verilen frekans farkı değeri; frekans kontrol katsayısı; voltaj kontrol katsayısı;

İzin verilen güç açısı ； Gelen ve busbar TV anma gerilimi; bara TV faz açısını değiştirir;

paralelleme noktasının her iki yanındaki düşük voltaj kilit değerleri; tek taraflı veya her iki tarafta voltajsız çalışma ； senkroskop işlevi; Aynı frekans için darbe genişliğini kontrol edin, kesici adı.

3 Cihaz, diferansiyel paralelleme sırasında ele geçirilen ilk sıfır faz diferansiyelinin elde edilmesini sağlayabilir

(jeneratör ve bara arasında veya iki senkron hat arasında) ve çarpma olmadan paralelleştirme yapar;

4 Cihaz, frekans diferansiyeline yol açabilecek şekilde jeneratörlerin hızlı bir şekilde paralelleştirilmesini sağlayabilir ve

bulanık kontrol teorisine göre İzin verilen aralığa voltaj farkı;

5 Paralelleme sadece bir seferde başlayacaktır, ancak güç açısı ve voltaj farkı

senkronize hatlar arasında paralellik yaparken izin verilen değerler, aksi takdirde, bir bekleme ve sinyal olması gerekir,

fark frekansı mı yoksa aynı frekans mı olduğu cihaz tarafından otomatik olarak ayırt edilebilir;

6 Cihaz zamanında ve otomatik olarak çalışırken kendi kendini sınama yapabilir, ayrıca hata durumunda alarm verebilir ve görüntüleyebilir;

7 TV açık devre yaparken alarm verme ve senkronizasyon ile voltajsız kapanma işleminin kilitlenmesi;

8 sırasında frekans aynı olduğunda otomatik olarak bir hızlanma kontrol komutu verilebilir.

Aynı frekans durumunu iptal etmek için jeneratörlerin paralel hale getirilmesi işlemi.

Gerekirse, anti-gücün paralelliği asla kesin olarak görünmeyecektir;

9 Cihaz bu verileri gösterecektir - kapanırken bir devre kesicinin aldığı gerçek ölçüm süresi ve

Paralellemeyi tamamladıktan sonra her kanalda kaydedilen son sekiz gerçek ölçüm değeri

kesicinin kapanması sırasında geçen sürenin doğruluğunu kesinleştirmek için.

Kesicilerin kapanma zamanları aynı frekans paralellemesi olduğunda kaydedilmeyecektir.

10 Cihaz arasında iletişim erişimi ve iletişim anlaşmaları sağlanacaktır.

ve ana bilgisayar (RS-232, RS-485), gereksinimleri karşılamak için cihaz DCS sistemine kabul edilecektir.

11 Cihaz, zorlu koşullar altında bile olsa, tamamlama yöntemleri sayesinde çalışabilir.

ve elektromıknatıs ve fotoğraf elektriğinde katı yalıtım yolları;

12 AC veya DC, cihazın güç kaynağı olabilir ve cihazın kendisi 48V-220V AC'ye adapte olabilir.

veya otomatik olarak DC güç kaynağı;

13 Modül nedeniyle kontrol ve test işlemi doğrudan başka bir cihaz olmadan yapılabilir.

Talep zaten cihazda;

14 Bir taraf veya her iki taraftan voltajsız kapalı kesici ana bilgisayardaki talimatlara göre gerçekleştirilebilir ；

veya her iki tarafın voltajsız olarak kapatılması için ön panel anahtarını kapatın.

15 Akıllı bir senkroskop olarak kullanılır.

Paralelleştirme için kesicinin her iki tarafında 1 TV ikincil voltaj değeri

100V veya 100 / v3 v olmalıdır veya biri hat voltajı, diğeri faz voltajı;

Sistem tarafındaki TV voltajı sırasıyla tüm paralel noktalarda bir dönme açısı açısı ayarlanabilir,

izolasyon ve dönüş faz açıları için ayrı bir transformatör gerekmez.

2 Tüm dijital girişler normal olarak paralel nokta seçimi gibi açık tip bir bağlantı noktasıdır.

uzaktan sıfırlama, kesicilerin yardımcı teması ve benzeri;

3 Küçük elektromıknatıslı rölelerin normalde açık tip kontağı kontrol etmek için kullanılabilir

dijital çıkış sinyalleri, kontağın kapasitesi 220V AC 5A veya 220V DC 0.5A;

4 İki iletişim portu, biri RS-232, diğeri RS-485;

5 Güç kaynağı 48-220VAC veya DC olmalıdır, maksimum güç tüketimi 20W'dır;

6 Yalıtım:

toprağa zayıf akım devresi: bir dakika boyunca 500V 50Hz;

toprağa güç akım devresi: bir dakika 2000V 50Hz;

zayıf akım devresi ile güç akımı devresi arasında: bir dakika boyunca 1000V 50 / 60Hz;

7 Operasyon çevresi:

A: sıcaklık aralığı:

(1) işlem: 0 ila +50 ℃;

(2): nakliye / depolama: -20 ila +70 ℃;

B: maksimum nem:% 90;
