Alçak Gerilim için PA66 Alüminyum Entegre Koruma Rölesi WISCOM WDZ-440

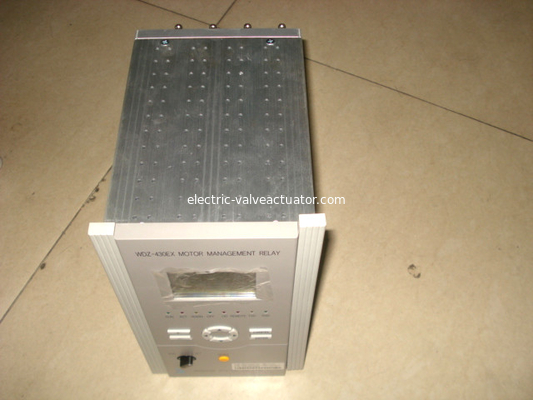

WISCOM koruma rölesi, WDZ-430EX motor entegre koruma ve ölçüm cihazı



Wdz-400 serisi aşağıdaki modelleri içerir:

wdz-410 hattı entegre

Koruma ölçüm ve kontrol cihazı

wdz-430 motor entegre koruma ölçüm ve kontrol cihazı

wdz-431 motor diferansiyel koruma cihazı

wdz-440 alçak gerilim trafosu entegre koruma ölçüm ve kontrol cihazı





Wdz-440ex mikrobilgisayar koruma işlevi yapılandırması aşağıdaki gibidir:



1. Bölüm I'in aşırı akım (hızlı kesinti) koruması (yön kilitlemeli, alçak gerilim kilitlemeli, negatif basınç kilitlemeli ve sabit değer ikiye katlamalı)



2. Bölüm II'nin aşırı akım (* * * * hızlı kesinti) koruması (yön kilitlemeli, alçak gerilim kilitlemeli, negatif basınç kilitlemeli ve sabit değer ikiye katlamalı)



3. Bölüm III'ün aşırı akım (belirli zamanlı aşırı akım) koruması (yön kilitlemeli, alçak gerilim kilitlemeli, negatif basınç kilitlemeli ve koruma çıkışlı)



4. Ters zamanlı aşırı akım koruması (IEC standardı ters zamanın dört karakteristik eğrisi)



5. Arka hızlanma koruması



6. Aşırı yük koruması



7. Negatif dizi akım koruması



8. Sıfır dizi akım koruması



9. Tek fazlı topraklama hattı seçim koruması (beşinci harmonik kriter seçilebilir)



10. Aşırı gerilim koruması



11. Düşük voltaj koruması



12. Voltaj kaybı koruması



13. Negatif dizi voltaj koruması



14. Hava soğutma kontrol koruması



15. Sıfır dizi voltaj koruması



16. Düşük devirli yük atma koruması (voltaj kilitlemeli, kayma kilitlemeli ve düşük akım kilitlemeli)



17. Alçak gerilim bağlantı kesme koruması (kayma kilitlemeli ve akım kilitlemeli)



18. Tekrar kapama koruması (gerilim algılama ve senkron algılama olmadan)



19. Bekleme otomatik anahtarlama koruması (otomatik anahtarlama ve otomatik kurtarma ile, voltajsız ve akımsız)



20. Aşırı ısınma koruması



21. Ters güç koruması



22. Çok uzun başlatma süresi için koruma



23. Kesin zaman sınırı IX aşırı akım koruması



24. Ters zaman IX aşırı akım koruması (IEC standart ters zamanın dört karakteristik eğrisi)



25. Koruma seçeneği: motor parametreleri (Not 1)



26. Koruma seçeneği: PT kontrolü (Not 2)



27. Koruma seçeneği: Pt paralel anahtarlama (Not 3)



28. Elektriksiz miktar koruması 1 ~ 8 (Not 4)



Wdz-440ex mikrobilgisayar koruma çevre koşulları



Normal sıcaklık: - 10 ℃ ~ 55 ℃



Sınır sıcaklık: - 30 ℃ ~ 70 ℃



Depolama sıcaklığı: - 40 ℃ ~ 85 ℃



Bağıl nem: ≤ %95, yoğuşma yok



Atmosferik basınç: 80 ~ 110kpa
