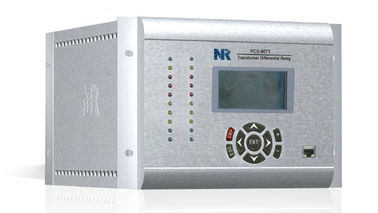

PCS-9671 üç sargılı güç Transformatör Diferansiyel Koruma Rölesi Mikroişlemci

PCS-9671 üç sargılı güç Transformatör Diferansiyel Koruma Rölesi Mikroişlemci

  • PCS-9671 üç sargılı güç Transformatör Diferansiyel Koruma Rölesi Mikroişlemci
PCS-9671 üç sargılı güç Transformatör Diferansiyel Koruma Rölesi Mikroişlemci
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: contact
Ambalaj bilgileri: Karton kutu
Teslim süresi: 10days
Ödeme koşulları: T/T
Yetenek temini: 5000pcs / Ay
İletişim
Detaylı ürün tanımı
Vurgulamak:

elektrik panelleri elektrikli

,

elektrikli kontrol panoları

PCS-9671 üç sargılı güç Transformatör Diferansiyel Koruma Rölesi Mikroişlemci Kısıtlama akım diferansiyel koruması. (87T), BT doymuşluk algılama

PCS-9671, maksimum üç CT girişi olan iki sargılı veya üç sarma güç transformatörünün korunması için tasarlanmış bir mikroişlemci tabanlı röle. Reaktörleri korumak için veya bir saplama diferansiyel koruması olarak da kullanılabilir. Tutucu akım diferansiyel koruması, gerilimsiz diferansiyel koruma ve kısıtlamalı toprak arıza koruması sağlanmıştır.


Röle, konvansiyonel transformatörlerden analog sinyalleri örnekleyebilir veya birleştirilmiş birimler yoluyla elektronik CT / VT'lerden örneklenen değerleri alabilir. Programlanabilir mantık, LED'ler, ikili girişler ve çıkışlar yazılım aracıyla özel gereksinimlere göre yapılandırılabilir. İstasyon bus ve process bus için arabirimler sağlar ve IEC 61850-8-1 MMS, GOOSE, IEC 61850-9-2 Örnekleme Değerini destekler.

Koruma ve Kontrol
Kısıtlama akımı diferansiyel koruması. (87T)

Bu koruma için düşük ayarlı ve yüksek ayarlı iki aşamada sağlanır. Ve düşük ayarlama kademesi, BT doygunluğu, ani akım, aşırı çekim ve CT devresi arızasıyla engellenebilir. Aynı zamanda, yüksek ayarlama aşaması, ani akım ve CT devresi arızasıyla engellenebilir.

Güvensiz akım diferansiyel koruması. (50 / 87UT) Ciddi iç hatayı çabucak temizlemek için kullanılır.

Sınırlandırılmış toprak arıza koruması. (REF)

Sıfır dizi akım diferansiyel elemanına dayalı 3 REF koruması sağlanmıştır.

Her iki taraf için faz aşırı akım koruması. (50 / 51P)

3'e kadar aşırı akım koruması sağlanmıştır.


Mekanik koruma. (MT)

8 mekanik kanal sağlanır.

CT devresi denetimi. (CTS)

CT devresi denetimi iki elemandan oluşur: Arıza dedektörü pikapsız CT devresi anormalliği ve arıza tespit pikaplı CT devre arızası.


2. harmonikle ani akım bloke etme

Faz ayrımlı bloke etme, çapraz bloke etme ve birleştirilmiş bloke etme seçim için sağlanır.

5. harmonik tarafından aşırı uyarma engelleme

Aşırı tetikleme, 5. harmonik akım ve temel akım oranı vasıtasıyla tespit edilir.


BT doygunluk algılama

CT saturasyonu, bileşik 2. ve 3. harmonikler vasıtasıyla ayırt edilir.

yönetim
64 koruma işlemi raporu, 1024 denetim alarmı kaydı, 1024 kontrol operasyon kaydı ve 1024 kullanıcı operasyon kaydı. 64 Hata ve bozulma kayıtları. 1024 en son KİT kaydı, aşağıdaki unsurların en son kayıtları değişiyor. Zamanaşımına bağlı olmayan mesaj için IEC 61850-8-1 MMS ve GOOSE özellikli dört adet 10Base-T / 100Base-TX (RJ45) port veya iki adet 100Base-FX portu, TCP / IP veya DNP 3.0 üzerinden IEC 60870 5-103 . IEC 60870-5-103'e sahip iki RS-485 arka port. IEC 61850-9-2 Numune Alma ile altı adet 100Baz-FX portuna kadar. Zaman ve kritik mesaj için değer ve GOOSE. Saat senkronizasyonu için bir adet RS-485 arka port. Yazıcı için bir adet RS-232 arka portu. 1 ön plaka RJ45 bağlantı noktası test ve ayarlama için. Darbe, IRIG-B ve SNTP ile saat senkronizasyonu.

Yardımcı Test Fonksiyonları
Sanal gezici rapor oluşturma ve iletişim testi.

Sanal kendi kendine denetleme raporu üretme ve iletişim testi.

Sanal ikili giriş durum değişimi raporu üretme ve iletişim testi.

İkili çıktı testi.

Manuel tetikleme hatası kaydı
