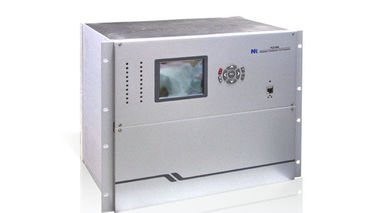

PCS-985 Jeneratör Trafo Birimi Koruma Rölesi 87g Diferansiyel koruma

PCS-985 Jeneratör Trafo Birimi Koruma Rölesi 87g Diferansiyel koruma, Aşırı akım koruması, Kesin zamandaki aşırı yük koruması, Ters zamanlı aşırı yük koruması

PCS-985, jeneratör, ana transformatör, yardımcı transformatör ve uyarıcı veya uyarma transformatörü içeren jeneratör-transformatör ünitelerinin komple ana ve yedek korumasını sağlar. Geleneksel CT / VT'lere ve Elektronik CT / VT'lere bağlantıları destekler ve yaygın olarak kullanılır büyük kapasiteli turbo dinamo, gaz türbin jeneratörü ve farklı bağlantı modlarına sahip nükleer güç jeneratöründe.

Hayati bir jeneratör-transformatör ünitesi için, iki takım PCS-985, çoğaltılan koruma yapılandırmasını elde etmek için kullanılabilir. İki PCS-985 farklı CT grupları kullanır ve bir PCS-985'de ana ve yedek koruma bir CT grubunu paylaşır.

Jeneratör koruması

Diferansiyel koruma. (87G)
DPFC diferansiyel koruma. (87G)
Yüksek duyarlı transvers diferansiyel koruması. (87G)
Ardışık arıza için uzunlamasına sıfır dizili aşırı gerilim koruması. (59N / 60),
Ardışık arıza için DPFC yönlü koruma. (67)
Gerilim kontrollü aşırı akım koruması. (50)
Fazlar arası empedans koruması. (21G)
Jeneratör terminalinde aşırı akım bloke etme işlevi.
Stator toprak arızası için sıfır fazlı gerilim koruması. (64S)
Stator toprak arızası için üçüncü harmonik aşırı gerilim oranı koruması. (64S)
Stator toprak arızası için üçüncü harmonik aşırı gerilim fark koruması. (64S)
Gerilim enjeksiyonlu% 100 statör toprak arıza koruması. (64R)
Rotor bir nokta toprak arıza koruması. (64R1)
Rotor iki nokta toprak arıza koruması. (64R2)
Kesin-zamanlı stator aşırı yük koruması. (50S)
Ters zamanlı stator aşırı yük koruması. (51S)
Kesin-zamanlı negatif dizi aşırı yük koruması. (50Q)
Ters zamanlı negatif dizi aşırı yük koruması. (51Q)

tipik uygulamalar
Uyarı kayıpları. (40)
Aşamama dışı koruma. (78)
Aşırı gerilim koruması. (59)
Kesin-zamanlı aşırı uyarılma koruması. (24)
Ters zamanlı aşırı uyarılma koruması. (24)
Tersine güç koruması. (32R)
Düşük güç koruması. (37 g)
Sıralı açma-kapama güç koruma. (32R)
Düşük frekans koruması. (81U)
Aşırı frekans koruması. (81O)
Diferansiyel akımı başlatma / kapatma koruması.
Sıfır-eşitlik geriliminin başlatılması / kapatılması koruması.
Düşük frekanslı aşırı akım koruması. (50)
Yanlış enerji verme koruması. (50/27)
Kesici arıza koruması. (50 BF)
Gerilim denge fonksiyonu. (60)
VT devresi denetimi. (VTS)
CT devresi denetimi. (CTS)

Uyarma Transformatörü / Tahriş Edici Koruma

Diferansiyel koruma. (87ET)
Aşırı akım koruması. (50)
Kesin zamanlı aşırı yük koruması. (50)
Ters zamanlı aşırı yük koruması. (51)

Ana Transformatör Koruması
Jeneratör-transformatör ünitesi diferansiyel koruması. (87GTU)
Diferansiyel koruma. (87T)
DPFC diferansiyel koruma. (87T)
Sınırlandırılmış toprak arıza koruması. (64REF)
HV tarafında faz-faz empedans koruması. (21p)
YG tarafında voltaj kontrollü aşırı akım koruması. (50)
Aşırı yük alarmı. (49)
Soğutma başlatılıyor. (49)
HV tarafında yönlü sıfır dizisi aşırı akım koruması. (67G)
HV tarafında ters zamanlı sıfır dizisi aşırı akım koruması. (51G)
HV tarafında boşluk sıfır dizisi gerilim koruması.
HV tarafında boşluk sıfır dizisi akım koruması.
LV tarafında sıfır sıralı voltaj alarmı.
Kesin-zamanlı aşırı uyarılma koruması. (24)
Ters zamanlı aşırı uyarılma koruması. (24)
YG tarafında kutup tutarsızlığı koruması. (62PD)
Kırıcı flashover koruması.
VT devresi denetimi. (VTS)
CT devresi denetimi. (CTS)

Yardımcı Transformatör
Diferansiyel koruma. (87T)
YG tarafında voltaj kontrollü aşırı akım koruması. (50P)
LV tarafında 1 kolunun voltaj kontrollü aşırı akım koruması. (50P)
Dalga 2'nin LV tarafında voltaj kontrollü aşırı akım koruması. (50P)
LV tarafında kol 1'in sıfır dizili aşırı akım koruması. (50 GRAM)
LV tarafında 2. dalganın sıfır dizisi aşırı akım koruması. (50 GRAM)
Aşırı yük alarmı. (49)
Soğutma başlatılıyor. (49)
Yük kademe değişikliğini engelleme. (OLTC)
VT devresi denetimi. (VTS)
CT devresi denetimi. (CTS)

Çeşitli
Mekanik koruma.
Gerilim ve akım kayması otomatik ayarı.
Kendi kendini tanılama.
GPS saat senkronizasyonu.
Hata Kayıt Cihazı.
