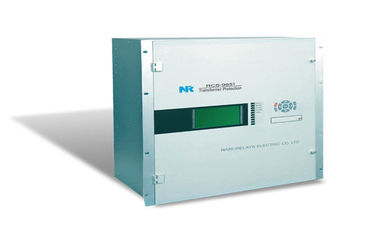

Kontrol ve izleme fonksiyonlarına sahip RCS-985T Transformatör Koruması Uyuşmazlık Rölesi

RCS-985T Transformatör Koruması Uyuşmazlık Rölesi Sınırlandırılmış toprak arıza koruması ve Termik aşırı yük koruması

RCS-985T, enerji santrallerinde başlatma / bekleme transformatörleri ve yardımcı transformatörler uygulamaları için tasarlanmış yüksek performanslı bir trafo korumasıdır. Bu tam entegre transformatör koruması, kullanıcılara kapsamlı, güvenilir ve uygun maliyetli bir çözüm sunmak için koruma, kontrol ve izleme işlevlerini bütünleştirir. RCS-985T, ilave bir iletişim birimi olan IEC 61850 iletişimiyle tam uyumludur.


Koruma ve kontrol

Değişken eğim yüzdesi diferansiyel koruması (maksimum 7 taraf). (87T)
Kısıtlanmamış diferansiyel koruma. (50 / 87UT)
Sınırlı toprak arıza koruması (Sıfır dizi diferansiyel akımı koruması) HV tarafında. (64REF / 87G)
LV tarafında A. sınırlandırılmış toprak arıza koruması (sıfır dizili diferansiyel akımı koruması). (64REF / 87G)
LV tarafında B. sınırlandırılmış toprak arıza koruması (sıfır dizili diferansiyel akımı koruması) (64REF / 87G)
YG tarafında voltaj kontrollü aşırı akım koruması. (50P / 51P)
YG tarafında gerilim kontrollü yön sıfır dizilim aşırı akım koruması. (50N / 51N / 67N)

HV tarafında boşluk sıfır dizisi aşırı gerilim koruması. (59N)
HV tarafında boşluk sıfır dizisi aşırı akım koruması. (50N / 51N)
LV tarafındaki dalların voltaj kontrollü aşırı akım koruması. (50P / 51P)
Kutup anlaşmazlığı koruması. (62PD)
Uyarıcıların üzerinde koruma. (24)
Termal aşırı yük koruması. (49)
Soğutma başlatma fonksiyonu. (49)
Aşırı yükleme sırasında yük kademe değiştirme (OLTC) engelleme işlevi. (49)
Sol taraftaki dalların sıfır-dizi gerilim alarmı. (59g)
VT devre kaçak denetimi.
CT devresi arıza denetimi.
BT doygunluk algılama.

İzleme ve ölçme

Kendi kendini tanılama.
DC güç izleme ve alarm.
Olay Kaydedici, ikili giriş raporlarının 256 durumu değişikliği, 64 kendi gözetim raporu ve 64 işletme raporu dahil olmak üzere.
64 hata raporu ve 8 dalga formu içeren bozulma kaydedici. Maksimum kayıt süresi tek arıza dalga formu için 15 saniyeye kadardır. (Rahatsızlık kaydedicisinin dosya biçimi uluslararası COMTRADE dosyasıyla uyumludur.)
GPS saati senkronizasyonu: PPS (saniyedeki darbe)

İletişim

2 RS-485 iletişim arka portu, IEC 60870-5-103 protokolüne veya Modbus protokolüne uygundur.
3 isteğe bağlı Ethernet portu, TCP / IP üzerinden IEC 60870-5-103 protokolüne uygundur
